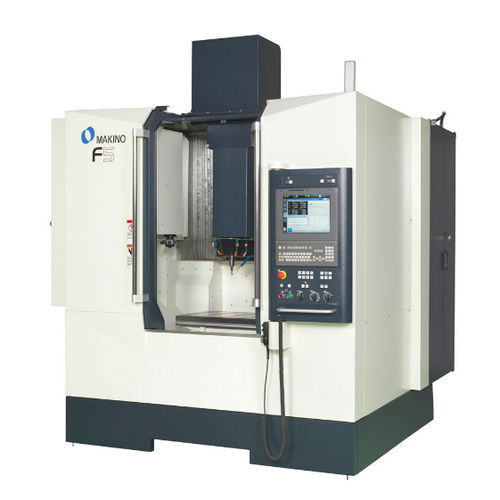

Centre d'usinage CNC 3 axes F5
verticalHSK A-6330 outils

centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
HSK A-63
Nombre d'outils
30 outils
Applications
pour moules, pour pièce de grande dimension, pour applications médicales
Autres caractéristiques
de haute précision, rigide
Course X

900 mm
(35,43 in)

Course Y

500 mm
(19,69 in)

Course Z

450 mm
(17,72 in)

Vitesse de rotation

20 000 rpm
(125 664 rad.min-1)

Vitesse d'avancement axe X

20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Y

20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Z

20 000 mm/min
(13 in/s)

Charge max. de la table

1 000 kg
(2 205 lb)

Poids max. outil

8 kg
(17,6 lb)

Répétabilité

0,001 mm
(0,00004 in)

Description

Le centre d’usinage vertical F5 offre la rigidité nécessaire pour une coupe sans à-coups, l'agilité attendue d'une machine à fraiser les surfaces dures et la précision requise par les combinaisons et raccords à faibles tolérances typiques des géométries 3D complexes associées aux matrices/moules et à la production dans le médical. La conception de la machine part d'une configuration d'axes unique, sans porte-à-faux, et incorpore de grandes fonderies qui procurent une plateforme de découpe robuste. Elle intègre des vis à billes à pas fin de 8 mm et une mesure par des règles avec une résolution de 0,05 micron, en équipement standard, pour une précision supérieure du F5. Combinées, ces caractéristiques réduisent les variations lors de cycles d'usinage continu à faible serrée.Le F5 offre une précision de positionnement de ± 0,0015 mm et une répétabilité de ± 0,001 mm. La configuration standard du F5 inclut une broche HSK-A63 tournant à 20 000 tr/min extrêmement productive, qui incorpore le système breveté de Makino de contrôle de la température à refroidissement par le centre, les paliers et l’enveloppe. La broche à deux étages fournit des capacités uniques et variées, assurant la rigidité à plus basse vitesse pour les opérations d'ébauche, et un usinage des détails et éléments fins sans vibration ni à-coups avec de petits outils à des rotations élevées.
