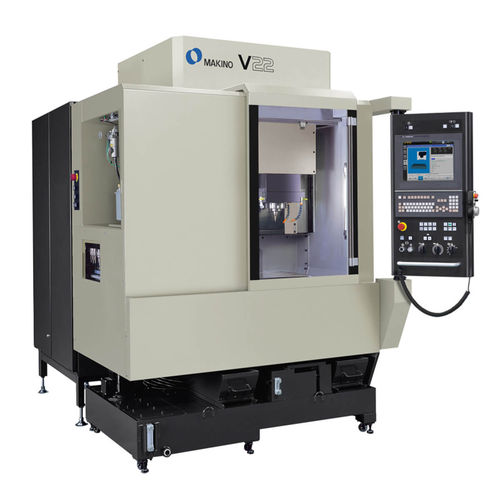

Centre d'usinage CNC 3 axes V22
verticalpour céramiqueHSK-E32

centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Matière usinée
pour céramique
Nez de broche
HSK-E32
Nombre d'outils
60 outils, 30 outils
Applications
pour petites pièces
Autres caractéristiques
compact, de précision, haute rigidité
Course X

320 mm
(12,6 in)

Course Y

280 mm
(11,02 in)

Course Z

300 mm
(11,81 in)

Vitesse de rotation

40 000 rpm
(251 327 rad.min-1)

Vitesse d'avancement axe X

10 000 mm/min
(7 in/s)

Vitesse d'avancement axe Y

10 000 mm/min
(7 in/s)

Vitesse d'avancement axe Z

10 000 mm/min
(7 in/s)

Charge max. de la table

100 kg
(220 lb)

Poids max. outil

0,5 kg
(1,1 lb)

Temps de changement outil

8 s

Description

Le centre d'usinage de précision V22 est conçu pour éliminer les vibrations, les déformations rotationnelles et les distorsions thermiques afin de garantir la précision, l'adéquation, la fiabilité et une parfaite stabilité. Conçu pour usiner les matériaux complexes, notamment les céramiques, les cœurs et cavités intriqués, le centre d'usinage de précision V22 est doté d'une broche de 8,5 kW tournant à 40 000 tr/min en continu, complétée par le système breveté de lubrification sous bague et refroidissement par le cœur de Makino. La construction de la machine présente des glissières en fonderie d'un seul tenant, offrant d'excellentes caractéristiques de rigidité et d'amortissement. Le déplacement rapide autorise une avance de coupe véloce, qui dope la productivité en réduisant les temps hors coupe et accroît les taux d'enlèvement de métal. La hauteur de 900 mm au-dessus de la table et le panneau de commande pivotant à 180 degrés du V22 offrent une sensation de facilité d'utilisation exceptionnelle. Sa zone d'usinage est parfaite pour les petites pièces et sa compacité assure un faible encombrement au sol. Un dispositif de mesure de la longueur d'outil automatique hybride, proposé en option, utilise les méthodes optimales pour mesurer exactement la position de l'outil et celle du nez rotatif de la broche et les corriger. Ceci permet d'obtenir des surfaces usinées d'une qualité supérieure présentant des différences de niveau minimales.
