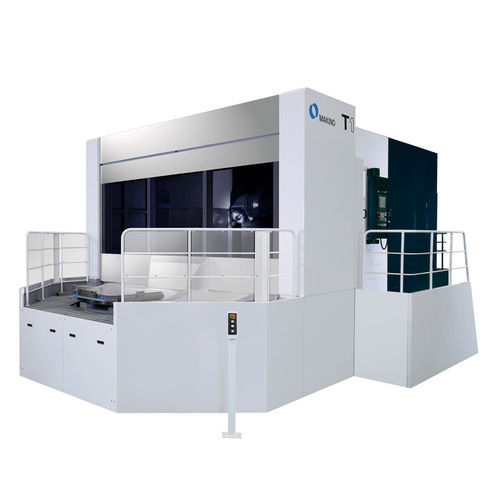

Centre d'usinage CNC 5 axes T1
horizontalpour aluminiumpour acier inoxydable

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
horizontal
Matière usinée
pour aluminium, pour acier inoxydable
Nombre d'outils
60 outils
Autres caractéristiques
haute performance, à haute productivité, haute rigidité
Course X

1 500 mm
(59,06 in)

Course Y

1 300 mm
(51,18 in)

Course Z

2 000 mm
(78,74 in)

Vitesse de rotation

12 000 rpm
(75 398 rad.min-1)

Vitesse d'avancement axe X

25 000 mm/min
(16 in/s)

Vitesse d'avancement axe Y

25 000 mm/min
(16 in/s)

Vitesse d'avancement axe Z

25 000 mm/min
(16 in/s)

Charge max. de la table

3 000 kg, 5 000 kg
(6 614 lb, 11 023 lb)

Poids max. outil

30 kg
(66,1 lb)

Temps de changement outil

4 s, 6 s

Description

Les marchés de premier plan actuels exigent de la flexibilité. La capacité à usiner efficacement une grande variété de pièces et de matériaux sur une seule machine représente un avantage compétitif. Tenant compte de cela, Makino a mis au point le centre d’usinage horizontal à 5 axes T1. Le T1 partage un grand nombre des technologies TI ADVANTIGE™ introduites sur les machines de plus grande taille T2 et T4. Des caissons de coulissage des glissières robustes, intégrés aux fonderies établissent une base rigide et dynamique. Un amortissement actif élimine les vibrations de coupe à la source, accroissant les taux d'enlèvement de métal et la durée de vie de l'outil. La circulation à haute pression et grand volume du liquide d’arrosage à travers la broche accroît la durée de vie de l'outil en dissipant la chaleur et en évacuant les copeaux de la zone de coupe. Ces technologies sont complétées par la structure cinématique unique du T1. Son axe A inclinable à 155 degrés et sa colonne demi-pont fournissent une capacité d'usinage intégral sur 5 côtés de pièces allant jusqu'à 1 500 mm de diamètre. La clé de la flexibilité du T1 est sa broche 12 000 tr/min. Le T1 attaque le titane à un couple de 1 000 Nm au démarrage de la broche à 1 000 tr/min. Les composants structurels en aluminium sont chez eux sur le T1 qui délivre une puissance continue de 56 kW jusqu'à 12 000. Si le titane et l'aluminium soulignent les limites extrêmes des capacités de la broche du T1, les niveaux de puissance et de couple intermédiaires sont parfaitement adaptés à des matériaux allant de l'acier inoxydable au Inconel®.
