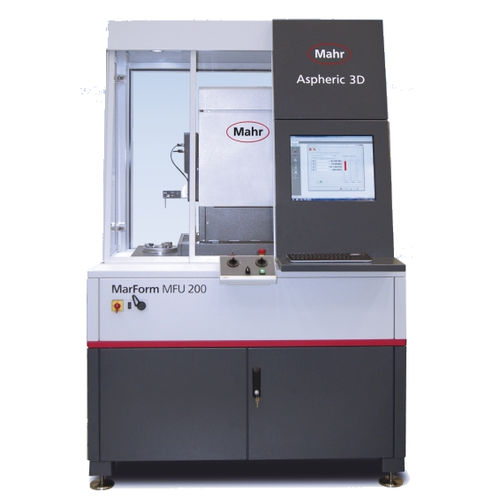

Machine de mesure de forme MFU 200 Aspheric 3D

circonférenceoptique3D

Avec MarForm MFU 200 Aspheric 3D vous contrôlez des composants optiques rapidement et à proximité de la production, en 2D et en 3D. Les machines de mesures MarForm sont renommées depuis des décennies pour leur précision et leur stabilité. MarForm MFU 200 Aspheric 3D est un appareil de mesure haute précision, qui, grâce à sa très faible incertitude, est idéal pour répondre aux exigences d'optimisation des processus. L'utilisation du poste de mesure dans une cabine isolée des vibrations permet d’isoler les objets à mesurer des influences perturbatrices extérieures telles que les vibrations et les impuretés. Les capteurs optiques et tactiles peuvent être positionnés dans la position angulaire souhaitée (de 0° à 360°) grâce à une articulation motorisée, et offrent ainsi une grande flexibilité. Les paramètres affichés sont les valeurs RMS, PV et l'erreur de pente. Dans le logiciel, il est possible de définir les différents paramètres des asphères, tels que le rayon de courbure R0, la constante conique k et les coefficients asphériques Ai lors de l'adaptation de l'asphère théorique dans l'asphère adaptée en fonction des résultats de mesure. Ses applications pratiques sont la mesure optique de l'écart de forme des optiques, la mesure tactile du cylindre périphérique d'optiques, le calcul du décalage d'axe par rapport au zénith de la lentille (décalage axe optique/axe mécanique) et la mesure tactile du basculement sur le fond de l'optique. Par ailleurs, le poste de mesure 3D de haute précision MarForm MFU 200 Aspheric 3D dispose des propriétés cinématiques nécessaires à la mesure de formes libres optiques, d'asphères Off Axis et de toroïdes.
