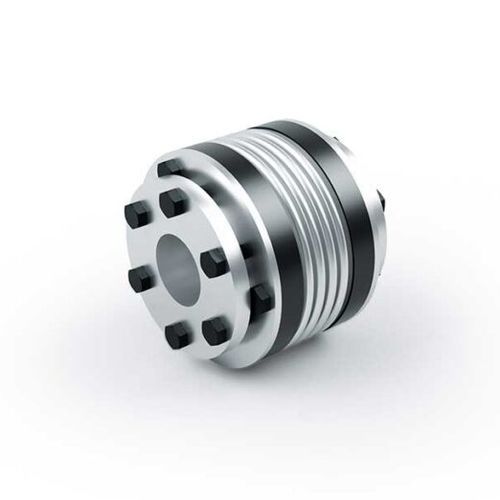

Accouplement flexible en torsion BK3 series

pour transmissionà soufflet métalliqueen acier inoxydable

Les accouplements à soufflet métallique BK 3 Series sont le complément idéal des capteurs de couple en ligne TM / TMB / TMHS / TS de Magtrol, lorsque ceux-ci sont montés dans une ligne d’arbre. L’élément de transmission du couple est constitué d’un soufflet métallique et de deux moyeux de serrage. Le soufflet est rigide en torsion, et cependant assez souple pour compenser les désalignements axiaux, radiaux et angulaires des arbres accouplés. L’importante rigidité en torsion du soufflet métallique garantit aussi bien une excellente transmission dynamique du couple qu’une grande précision angulaire. Construction & Matériaux Les soufflets sont fabriqués en acier inoxydable de haute qualité et très flexible. Le matériau du moyeu de serrage est en acier. Les moyeux de serrage sont constitués chacun de 2 parties coniques dont l’une, en contact avec l’arbre, est fendue. Le serrage s’effectue au moyen de 6 vis ISO 4017 par côté. Caractéristiques Accouplement à soufflet métallique pour une utilisation avec les couplemètres TM, TMB, TMHS et capteur de couple TS de Magtrol Idéals pour la transmission de couples importants Grande rigidité en torsion Plage de diamètre: 12 … 100mm Moyeux de serrage coniques pour arbre lisse Facile à monter
