Accouplement flexible en torsion MIC series
d'arbrepour transmissioncompact

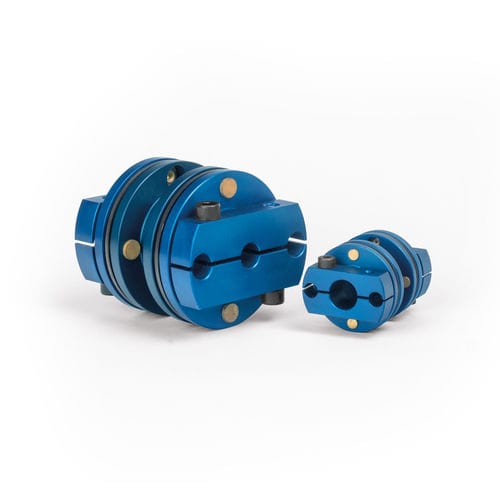

Accouplement flexible en torsion - MIC series - MAGTROL - d'arbre / pour transmission / compact
Accouplement flexible en torsion - MIC series - MAGTROL - d'arbre / pour transmission / compact
Accouplement flexible en torsion - MIC series - MAGTROL - d'arbre / pour transmission / compact - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
flexible en torsion
Applications
pour transmission, d'arbre
Construction
compact, double, miniature
Autres caractéristiques
sur mesure, antivibration
Fixation
à bride
Couple

Max: 50,7 Nm
(37,3944 ft.lb)

Min: 0,18 Nm
(0,13276 ft.lb)

Vitesse de rotation

Max: 50 000 rpm
(314 159,27 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Description

Les accouplements miniatures MIC constituent le complément idéal aux couplemètres TM / TMB / TMHS / TS de Magtrol, montés dans une ligne d’arbre. Ils peuvent également être utilisés en liaison avec les freins à hystérésis (HD), à courant de Foucault (WB) ou à poudre (PB) de Magtrol. Ces accouplements sont constitués d’élément de lamelles de cuivre (MIC-6: simple-élément) (MIC-5: double-élément), de deux moyeux de serrage et d’une bague d’espacement. Les éléments de lamelles sont rigides en torsion et cependant assez souples pour compenser des désalignements axiaux et angulaires entre les arbres accouplés. L’accouplement MIC-5 (double-élément) permet également la compensation de désalignements radiaux. Sur demande, Les accouplements de la série MIC sont disponible en version isolés ou pour des temperature de plus de 100°C (temperature maximum: 125°C à court terme) Caractéristiques oPour une utilisation avec les capteurs de couple en ligne TM, TMB, TMHS et TS de Magtrol, ainsi qu’avec les freins HB ou HD (à hystérésis), PB (à poudre magnétique) et WB (à courant de Foucault) oGrande rigidité en torsion oFaible inertie et faible masse oVitesse de rotation élevée oPlage de diameter de 2.38 mm à 28 mm oVersion isolée disponible (sur demande) oVersion à double vis de serrage (sur demande) Applications Dans une ligne d’arbre, les accouplements miniatures à doubles-élément sont recommandés. Les accouplements à simple-élément peuvent également être utilisés mais uniquement dans des applications à basse vitesse et dans un configurations suspendue de capteurs de couple.
