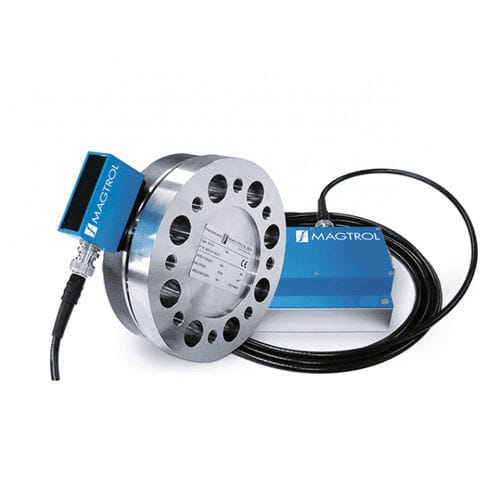

Capteur de couple avec fixation par bride TF 300 series

rotatifanalogiquede haute précision

Grâce à sa conception, qui rend toute maintenance inutile du fait de l’absence de roulements, le nouveau couplemètre plat TF 300 Series de Magtrol propose une solution compacte offrant de nombreux avantages. Sa grande rigidité en torsion permet de le monter directement sur l’axe de la machine ou sur la bride, évitant ainsi l’utilisation d’un accouplement sur un côté. Ceci permet un intégration aisée dans toute installation de mesure, tout en réduisant la taille et le coût. Le couplemètre plat TF 300 Series fait appel à un système de télémétrie pour transmettre avec grande précision les signaux provenant d’un pont de mesure à jauges de contrainte. Un amplificateur de signal embarqué conditionne le signal avant de le moduler à haute fréquence et de le transmettre par induction au conditionneur, via le transmetteur HF. Au niveau du conditionneur, ce signal numérique est transformé en une sortie analogique ±5 V DC. Un capteur à magnéto-résistances (option) permet de mesurer la vitesse de rotation et de la convertir en un signal TTL. La transmission sans contact reste opérationnelle avec un espace de 5 mm entre l’ antenne du couplemètre et le transmetteur HF et permet un désalignement radial ou axial entre ceux-ci. Un autre avantage du système est sa innocuité aux interférences électromagnétiques – contrairement aux autres conceptions, le transmetteur HF ne doit pas faire le tour du capteur. De plus, un système de protection peut être monté sans causer d’interférences.
