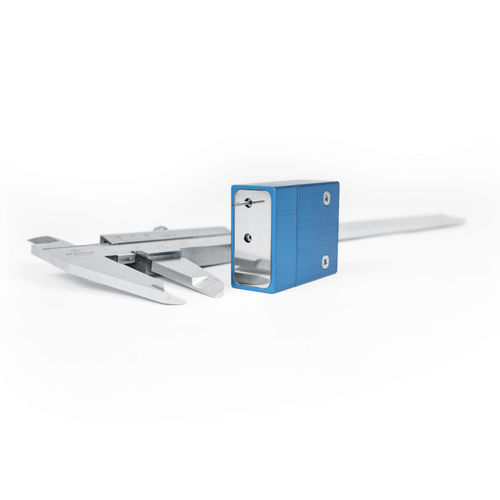

Cellule de charge miniature MBB-02 series

en tractiontype blocpar jauge de contrainte

Le capteur de force miniature MBB-02 de Magtrol est conçu pour les micro-mesures. Il est couramment utilisé par les fabricants de montres haut de gamme pour mesurer la friction dans le mouvement des montres mécaniques ainsi que dans diverses applications médicales. Le capteur MBB-02 est entièrement réalisé en aluminium pour allier légèreté et stabilité de la mesure. Il utilise des jauges de contrainte semi-conductrices et a une capacité nominale 0.01 N … 5 N. Les jauges de contrainte à semi-conducteurs, qui possèdent un facteur de jauge plus important que les types à feuille, permettent de mesurer de très petites déformations. Le capteur intègre une protection contre les surcharges offrant une sécurité jusqu’à 25 fois supérieure. Dédié aux applications de laboratoire, il est adapté à une plage de température de +15 °C … +25 °C. Il peut facilement être connecté à un PC ou à une unité d’affichage grâce à un amplificateur externe à pont de Wheatstone. Une version pour la compensation de l’humidité de l’air dans une plage de 30 % … 60 % HR est également disponible. La force appliquée agit radialement sur l’axe des capteurs; celleci peut être positionnés indépendamment à 2 endroits différents, offrant ainsi une plus grande flexibilité de fonctionnement. Des versions spéciales avec différentes longueurs de câble et sorties de connecteur sont également disponibles. Caractéristiques Jauges de contrainte à semi-conducteurs Protection intégrée contre les surcharges de haute intensité Déplacement en minutes Fréquence naturelle élevée Ressort de mesure en alliage d’aluminium haute résistance Dimensions compactes
