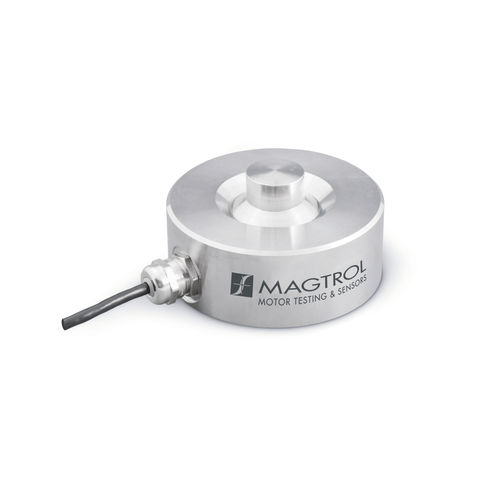

Capteur de force en compression ZM Series

type pancakemono-axepar jauge de contrainte

Les capteurs de force de la ZM Series de Magtrol sont conçus pour mesurer des forces de pression statiques et dynamiques. Ils se caractérisent notamment par leur faible encombrement. Fabriqués en acier inoxydable ou en aluminium haute résistance, ces capteurs peuvent être utilisés dans une grande variété d'applications. En particulier, les versions en acier inoxydable avec un haut degré de protection peuvent être utilisées partout sans restriction, même dans des environnements difficiles. Le capteur est constitué d'un diaphragme en feuille métallique équipé de jauges de contrainte. Cette assemblage est enfermé dans une chambre hermétiquement scellée inertée à l'azote. Dans le cas d'un montage standard, les capteurs sont fixés à l'aide de vis sur une surface plane. La force est introduite verticalement (sans force transversale) par l'intermédiaire de la rotule universelle. Cela peut être fait directement ou par l'intermédiaire d'un adaptateur métallique (AM). Tous les capteurs ZM Series de Magtrol sont livrés avec un câble de raccordement de 1.5 m de long à extrémités libres. En option, les capteurs peuvent être fournis avec un amplificateur intégré (ZM-E). Dans cette configuration, un signal de sortie de 0 ... 10 V DC ou 4 ... 20 mA peuvent être sélectionnés.
