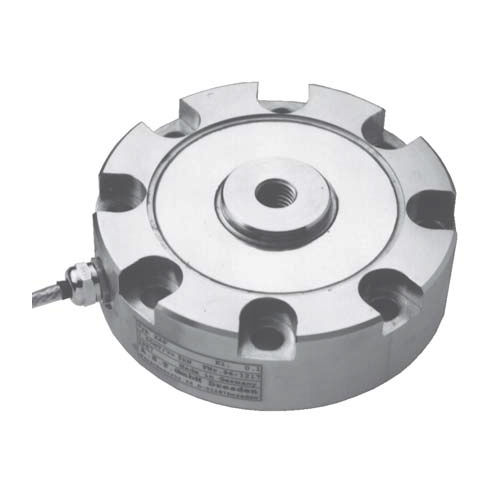

Capteur de force en traction ZF, ZF-S

type pancakepar jauge de contrainteanalogique

Les capteurs de force de la série ZF / ZF-S ont été conçus pour mesurer les forces de traction et de pression statiques et dynamiques ; ils se caractérisent par une faible hauteur de montage pour une grande précision de mesure. La force est introduite d'un côté par un trou taraudé central, l'autre côté du capteur de force doit être fixé à une surface plane suffisamment rigide au moyen de 8 boulons à tête hexagonale à haute résistance qui doivent être serrés avec un couple défini. Un pont de jauges de contrainte convertit la déformation élastique de l'élément sensible en un signal électrique qui peut être évalué. Des éléments de compensation et de réglage permettent de définir les données techniques requises. Les capteurs sont équipés en standard d'un câble de raccordement de 3 m, dont les extrémités sont libres de l'autre côté. Caractéristiques Grande précision Pour les forces de traction ou de pression Fabriqué en acier inoxydable Protection du boîtier IP 67 Haute précision Faibles dimensions d'assemblage Pour les forces de traction ou de pression Protection IP 42
