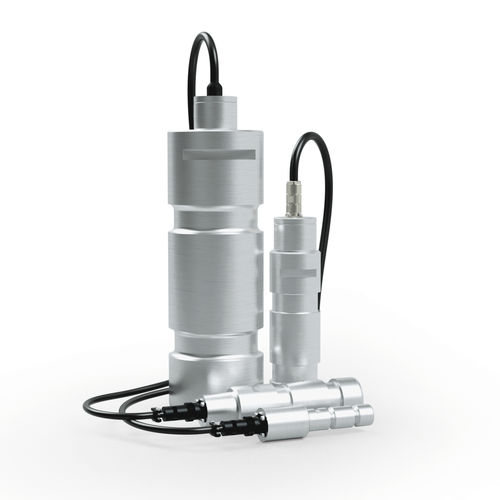

Axe dynamométrique LE series

MAGTROL propose une large gamme de capteur pour la “Charge-Force-Poids” avec option électronique intégrée ou moniteurs de surveillance de charge (LMU) avec fonction B.I.T.E. Ceux-ci constituent un système de mesure optimal pour vérifier en permanence les surcharges et les courts-circuits. Ces capteurs sont recommandés pour une utilisation sur les applications de sécurité qui nécessitent les normes ECE-R10, ISO 13849-1 : CAT4 & PLe (LE 600 Series); ISO 13849-1 : CAT2 & PLd (LE 400 Series). Les axes dynamométriques peuvent être utilisés soit pour mesurer des charges et des forces, soit comme protection contre une surcharge. Ils sont montés en lieu et place d’un axe normal ou d’un arbre de la machine en test. Le signal de mesure est proportionnel à la force qui agit sur l’axe. Les axes dynamométriques de la série LE, produits en Suisse, sont compacts et fabriqués en acier inoxydable à haute résistance. Les axes dynamométriques, équipés de jauges de contrainte DMS en pont complet compensé en température, sont disponibles en 10 types standards, échelonnés entre 2.5 kN … 1 250 kN. La protection hermétique du pont de mesure permet d’exposer les axes dynamométriques à de fortes contraintes mécaniques et chimiques externes. Ils se prêtent également à des utilisations dans des environnements rudes. Construction L’axe dynamométrique est pourvu de deux gorges circulaires et d’un alésage axial. Les jauges de contrainte en pont complet sont fixées à l’intérieur de l’alésage, à la hauteur de la rainure circulaire.
