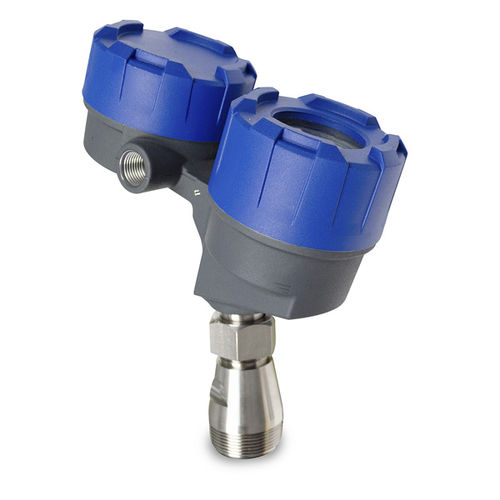

Transmetteur de niveau radar Pulsar® R80

à liquide2 filsHART

Le transmetteur radar Pulsar® modèle R80 est la dernière génération de transmetteurs radar sans contact Magnetrol® 24 VDC, alimentés en boucle. Utilisant la technologie radar à onde continue modulée en fréquence (FMCW), ce transmetteur offre des performances accrues, des diagnostics proactifs et divers assistants de configuration pour simplifier une technologie souvent complexe. Technologie Radar sans contact Les transmetteurs de niveau radar sans contact sont proposés avec différentes fréquences de fonctionnement, chacune ayant ses propres avantages. Il existe deux types de transmetteurs radar sans contact : - Ondes continues à modulation de fréquence (FMCW) - Radar à rafales d'impulsions Les dispositifs FMCW transmettent un signal continu dont la fréquence change constamment en direction du liquide. La différence de fréquence détectée entre le signal transmis et l'écho de retour est proportionnelle à la distance. Les émetteurs radar à impulsions, les plus anciens des deux types, émettent de brèves impulsions d'énergie vers la surface d'un liquide et intègrent un circuit de synchronisation à très haute vitesse pour mesurer le temps du signal de retour réfléchi par la surface du liquide. La distance est alors calculée à l'aide de l'équation suivante : Caractéristiques Transmetteur multivariable à deux fils, 24 VDC, alimenté en boucle, pour le niveau, le volume ou le débit Les performances ne dépendent pas du processus (les changements de gravité spécifique et de diélectrique n'ont aucun effet) la fréquence de fonctionnement de 80 GHz offre des performances supérieures, des antennes plus petites, une meilleure précision et une résolution améliorée le clavier à 4 boutons et l'écran graphique à cristaux liquides permettent de visualiser facilement les paramètres de configuration et la courbe d'écho OPTIONS Adapté à SIL 2 (92,3 % SFF, avec rapport FMEDA complet disponible) Programme PC PACTware et DTMs améliorés pour une configuration avancée
