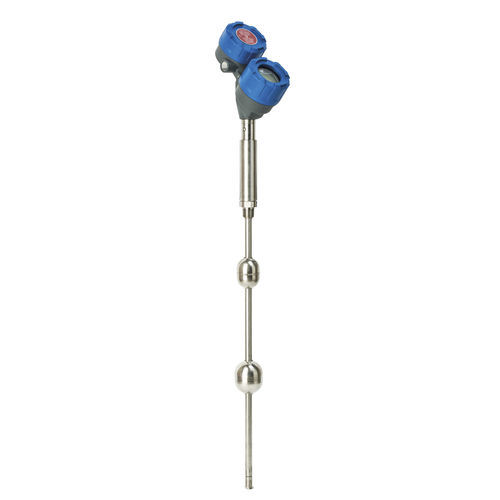

Transmetteur de niveau à flotteur magnétique JUPITER® JM4

pour liquides4-20 mAavec affichage numérique

Le transmetteur de niveau de liquide Jupiter® est alimenté en boucle de courant 24 V CC. Il est disponible sous la forme d’un module à insertion directe ou à monter à l’extérieur d’un indicateur de niveau magnétique. Il peut être destiné à la mesure du niveau de liquide et/ou à la mesure de l’interface liquide-liquide. Particulièrement novateur, le concept du boîtier constitue une première dans l’industrie. La tête électronique est composée de deux compartiments (câblage et électronique) qui sont situés dans le même plan et sont inclinés à 45°, afin de faciliter au maximum le câblage, la configuration, l’étalonnage et la visualisation des données. Le haut niveau de sécurité du transmetteur JUPITER se retrouve dans son taux SFF (Safe Failure Fraction) supérieur à 90 %. Magnétostriction Une impulsion de faible énergie, générée par l’électronique de JUPITER, parcourt toute la longueur du fil magnétostrictif. Un signal de retour est généré depuis l’endroit précis où le champ magnétique du flotteur rencontre le fil. Un minuteur mesure précisément le temps écoulé entre l’émission de l’impulsion et le retour du signal acoustique. Each cycle occurs ten times per second, providing real-time and highly accurate level data. Interface utilisateur 4 boutons et affichage graphique LCD donnant une meilleure qualité des données, indiquant la forme d'onde sur l'écran et des conseils de dépannage. Sortie 4-20 mA Boitier orientable pouvant être déposé sans dépressuriser l'équipement grâce au coupleur de sonde "Connection/déconnection rapide". Boîtier ergonomique à double compartiment Installation et configuration simples Technologie Smart Probe
