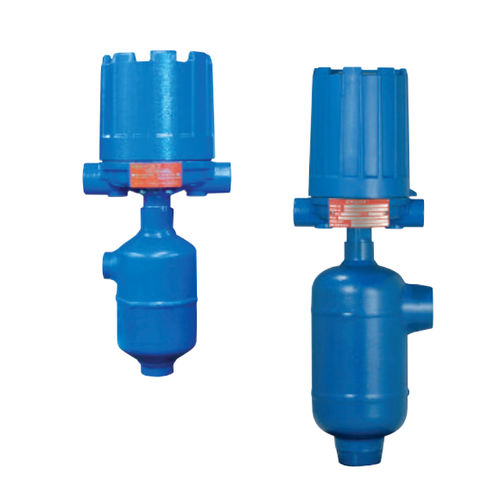

Les détecteurs de niveau en chambre externe sont des instruments autonomes qui se montent sur le côté d'un réservoir ou d'une cuve par un raccord fileté, à emboîtement soudé ou à bride. Ces détecteurs actionnés par flotteur ont prouvé leur fiabilité en régulation de process pendant des décennies.
2 modèles de base sont disponibles:
Chambre externe à bride
Chambre externe soudée
Dans des centaines d'applications industrielles dans le raffinage du pétrole, la production de produits pétrochimiques et la production d'énergie, ces détecteurs ont démontré leur valeur par un service fiable et reproductible.
Un aimant permanent est fixé sur un contacteur pivotant. Lorsque le flotteur/plongeur monte sous la poussée du liquide, il entraîne le manchon magnétique dans le champ d’attraction de l’aimant qui l’attire sur le tube fourreau non magnétique, actionnant ainsi le contacteur. Le tube fourreau assure une pression statique d’interface entre le mécanisme du contacteur et le process. Lorsque le niveau baisse, le flotteur/plongeur désactive le contacteur.
Chambre de flotteur soudée en acier au carbone ou en acier inoxydable
Chambres étanches ou à bride
Densité minimale de 0,34
Contacts incluent contacts secs, scellés hermétiquement et contacts pneumatiques
OPTIONS
Etalonnage de l'interface
Modifications pour des températures extrêmes
Dimensions d'installation personnalisées
Préparation et finition de la surface extérieure personnalisées
Niveaux de déclenchement personnalisés
Raccordements pour évent et purge
Construction selon NACE (MR-01-75)
