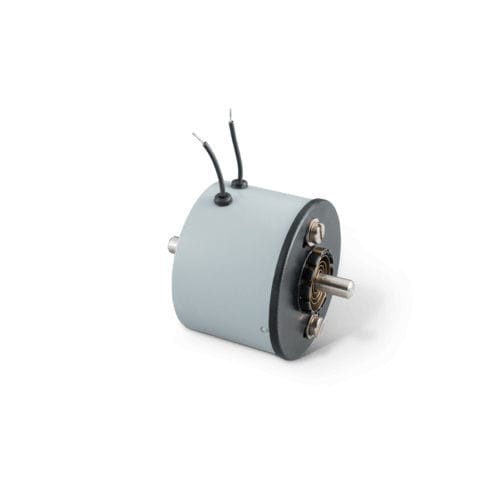

Électro-aimant linéaire G DA series

rotatifà verrouillage magnétiqueIP20

Le solénoïde rotatif à courant continu GDA convertit la force magnétique linéaire en un mouvement rotatif. La composante axiale de la force magnétique est supportée par le palier d'armature installé du solénoïde. Pendant le mouvement rotatif, aucun mouvement linéaire n'est effectué. Les solénoïdes rotatifs ON/OFF tournent l'arbre d'entraînement en position finale lorsque la tension d'alimentation est appliquée. En raison de la caractéristique de couple croissant, aucun contrôle de la force magnétique ou de l'angle de rotation n'est possible. Dimensions (Ø) : 25 mm, 35 mm, 50 mm, 60 mm, 75 mm Angles de rotation : 95°, 65°, 35° Couple : 0.16 Ncm - 195 Ncm - Versions dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre par l'intermédiaire d'un arbre dépassant des deux côtés - Avec ou sans ressort de rappel - Raccordement électrique par extrémités flexibles libres - Fixation par trous taraudés sur les faces d'extrémité - Classe de protection : IP20 - Type de tension : courant continu, DC Pour les applications dans lesquelles le couple et éventuellement l'angle de rotation d'un entraînement doivent être contrôlés, nous nous référons à nos dispositifs de type G DR
