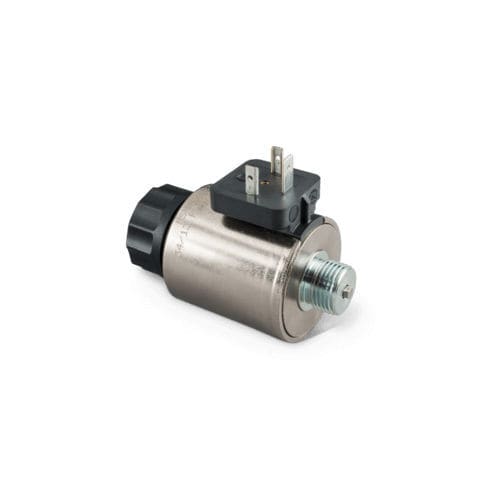

Les servomoteurs pour vannes proportionnelles de type F HM G + F HT P (ancienne désignation G RC Y) sont conçus selon le principe modulaire et se composent d'un corps magnétique de type F HM G et d'un tube de type F HT P. La fiche technique présente le mode de construction et des données techniques exemplaires sur la base de modèles. L'échelonnement des tailles est adapté à la commande de vannes de tailles nominales NG4, NG6 et NG10.
Le corps de l'électro-aimant est fixé au tube par un écrou de fixation et peut être retiré ou remplacé sans ouvrir le circuit hydraulique.
La conception modulaire permet de combiner le tube avec un corps d'électro-aimant de type F MM E, qui est homologué selon ATEX et IECEx pour le fonctionnement en atmosphères potentiellement explosives. Veuillez consulter la fiche technique des dispositifs F MM E + F HT P.
Dimensions (Ø) : 37 mm, 45 mm, 63 mm
Pression de service nominale : 210 / 250 bar
- Proportionnalité considérable entre la force et le courant
- Faible hystérésis grâce au roulement précis de l'armature
- Caractéristique de la force magnétique horizontale en fonction de la course dans la plage de contrôle
- Type de poussoir
- Commande manuelle
- Raccordement électrique par divers connecteurs
- Fixation par filetage central
- Classe de protection : selon le type de connecteur, jusqu'à IPX9K
- Type de tension : courant continu, DC
- Options : type à traction, force magnétique décroissante en fonction de la course, autres raccordements électriques, géométries de raccordement alternatives, ressort de compensation ou de rappel installé, réglage du ressort par vis de réglage, pressions de service jusqu'à 500 bar, exécutions antidéflagrantes selon ATEX/IECEx, exécutions avec transducteur
---
