Capteur de courant à transformateur ACT-0073 series

ACouvrant

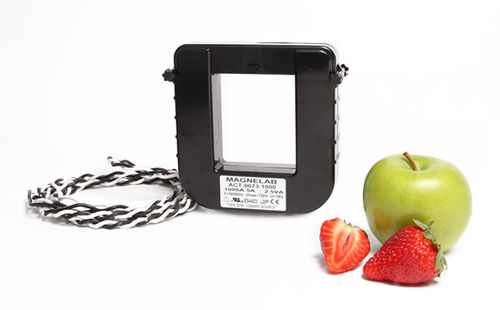

Description : « Le Magnelab ACT-0073 a été précédemment lancé sur le marché comme MAG-J73C005. C'est un transformateur de courant de noyau fendu qui estimation a de 500 ampères à de 1 000 ampères entrée. La sortie sur ce capteur actuel à C.A. est de 5 ampères et elle est construite utilisant la stratification de haute qualité de nickel. Des transformateurs de noyau de fente comme celui-ci sont parfaits pour être installés sur les fils qui ont été déjà installés. Il facilement et coupe aisément dessus autour de grâce de conducteur au mécanisme à verrouillage automatique. Le transformateur de courant à C.A. peut être utilisé sur des vitesses de commutateur, compteurs d'électricité, ensembles généraux, a distribué des systèmes de mesure et des panneaux de commande. L'ACT-0073 vient avec jusqu'à l'exactitude de la classe 0,5 pour jusqu'à 2.5VA et une exactitude de la classe 1 pour jusqu'à 10VA. La tension de système est 720 V ou de 0,72 kilovolts. Elle peut résister à la surcharge de 1,2 le courant évalué, de façon continue. La gamme de température de fonctionnement est entre -20 et 70 degrés de Celsius. La tension d'essai est de 3 kilovolts pour une durée d'une minute et la plage de fréquence est entre 50 hertz et 60 hertz. Elle est entièrement conforme tous les règlements nécessaires. Alternativement, il y a le capteur actuel de Fente-noyau à C.A. ACT-0140. Ce transformateur de courant de noyau fendu a été précédemment vendu sous le nom de MAG-J141C005. L'estimation d'entrée est entre 1 500 ampères et 2 400 ampères, avec un résultat correspondant de 5 ampères. Elle est également faite utilisant la stratification de nickel et peut également être installée en la coupant facilement autour de grâce existante de conducteur au mécanisme à verrouillage automatique. L'exactitude d'Act-0140 est jusqu'à la classe 0,5 à 1,0 VA et elle a une tension de système de 720 V. Elle a plusieurs des mêmes caractéristiques que l'ACT-0073, en particulier en termes de tenue de surcharge, fonctionnant, température ambiante, tension d'essai et plage de fréquence. »
