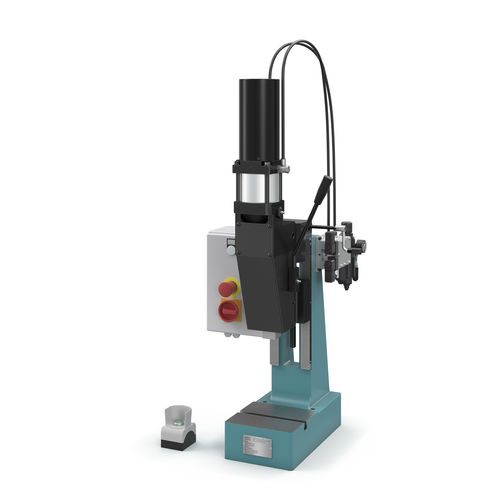

Presse pneumatique NP 2000

à poinçonnerà compressionpour assemblage

Course puissance [mm]: - 6 Col de cygne [mm] A1: - 130 Col de cygne [mm] A2: - 0 Largeur rainure [mm] selon DIN 650: - 14 Alésage coulisseau Ø x profondeur [mm]: - 20H7 x 25 Couliseau Ø [mm] / surface coulisseau [mm²]: - 40 x 40 Encombrement [mm]: - 200 x 385 Les presses à genouillères à assistance manuelle mäder sont utilisées lorsque que la pièce doit être positionnée avec la main de l’opérateur. L'opération de presse se fait en deux temps : course d'approche rapide, puis course de puissance. Les presses à genouillères à assistance manuelle permettent ainsi réaliser des opérations de presse en toute sécurité : la pièce est tout d’abord positionnée manuellement sur la table de presse, tandis que le levier manuel amène le coulisseau dans sa position finale. La pièce est alors maintenue par le coulisseau de presse. Un capteur enregistre cette position, puis l'opérateur positionne sa main libre sur un bouton poussoir de commande tout en maintenant le levier de l'autre main, et la presse va alors produire l’effort maximal de presse grâce à la course pneumatique. Le coulisseau rond standard des presses mäder présente une excellente stabilité, une surface polie et un alésage du coulisseau de grande précision. Une vis à six pans creux dans l'alésage du coulisseau garantit une fixation sure de l'outil. Les coulisseaux ronds des presses mäder sont systématiquement polis ou réalisés en bagues de téflon précises.. Caractéristiques : • - Point de pression préréglé en usine • - Renvoi d'angle permettant un réglage facile de la hauteur de la tête de presse • - Règle graduée disposée latéralement permettant de reproduire rapidement les réglages
