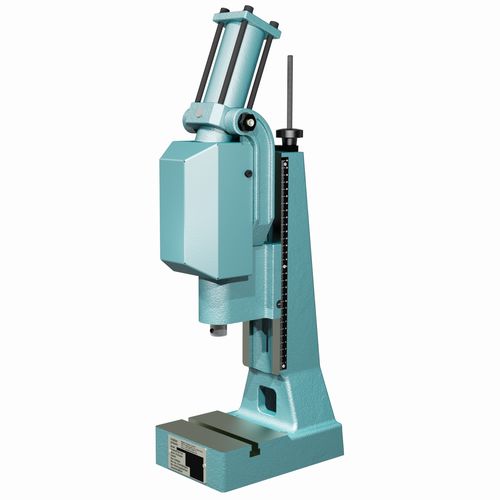

Presse pneumatique APK 2 L series
à poinçonnerde rivetagepour le collage

Presse pneumatique - APK 2 L series - mäder Pressen - à poinçonner / de rivetage / pour le collage
Presse pneumatique - APK 2 L series - mäder Pressen - à poinçonner / de rivetage / pour le collage
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
pneumatique
Fonction
d'estampage, à poinçonner, de rivetage, pour le collage
Structure
à piston, à genouillère, à coulisseau rond
Autres caractéristiques
verticale, fixe, économique
Force

5 kN

Course

35 mm
(1,378 in)

Largeur du plateau

115 mm
(5 in)

Longueur du plateau

157 mm
(6 in)

Poids

22 kg
(49 lb)

Description

Col de cygne [mm]: - 80 Col de cygne [mm]: - 0 Largeur rainure [mm] selon DIN 650: - 12 Aésage coulisseau Ø x profondeur [mm]: - 10H7 x 25 Couliseau Ø [mm] / surface coulisseau [mm²]: - 24 Encombrement [mm]: - 155 x 220 Les presses pneumatiques à genouillère mäder n'atteignent leur valeur nominale qu'à la fin de la course du coulisseau, au point mort bas (UT). Le mécanisme à genouillère permet d'atteindre la forte pression d'usinage de la presse avec une consommation pneumatique réduite. L'achat d'une presse pneumatique à genouillère mäder est économique aussi bien à l'achat qu'à l'usage car sa consommation est faible. Les presses à genouillère sont mises en œuvre lorsque la pleine force de la presse n'est nécessaire qu'à la fin de la course, p.ex. pour poinçonner, riveter, matricer, coller, etc. Toutes les presses pneumatiques à genouillère mäder sont disponibles comme module d'automatisation ou avec des commandes mäder pour des postes de travail isolés. Le coulisseau rond standard des presses mäder présente une excellente stabilité, une surface polie et un alésage du coulisseau de grande précision. Une vis à six pans creux dans l'alésage du coulisseau garantit une fixation sure de l'outil. Les coulisseaux ronds des presses mäder sont systématiquement polis ou réalisés en bagues de téflon précises.. Caractéristiques : • - Point de pression préréglé en usine

Catalogues

Aucun catalogue n’est disponible pour ce produit.
