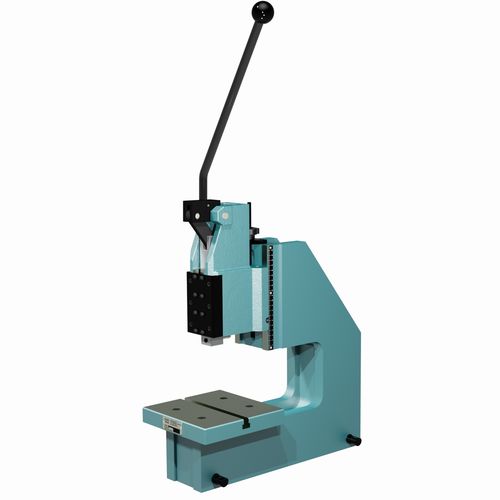

Presse à genouillère XL-VK 1500-60 series

manuelled'estampageà poinçonner

Col de cygne [mm]: - 250 Col de cygne [mm]: - 100 Largeur rainure [mm] selon DIN 650: - 12 Aésage coulisseau Ø x profondeur [mm]: - 10H7 x 30 Couliseau Ø [mm] / surface coulisseau [mm²]: - 31 x 31 Encombrement [mm]: - 200 x 450 Les presses à genouillères mäder n'atteignent leur valeur nominale qu'à la fin de la course du coulisseau, au point mort bas (UT). Le mécanisme à genouillère permet d'atteindre la forte pression d'usinage de la presse avec une action relativement réduite de la part de l'opérateur. Les presses à genouillère sont mises en œuvre lorsque la pleine force de la presse n'est nécessaire qu'à la fin de la course, p.ex. pour monter, poinçonner, riveter, matricer, coller, etc. Les cols de cygne standard de 63 mm, 80 mm, 100 mm et 250 mm permettent un large éventail de pièces produites. Selon les modèles, les hauteurs de travail sont réglables en continu de 43 mm à 375 mm. Les presses à genouillères manuelles mäder peuvent être complétées avec différentes options qui améliorent les fonctionnalités de la presse. Le coulisseau carré présente des avantages décisifs par rapport au coulisseau rond : • - blocage en rotation totalement sûr • - guidage du coulisseau de presse sans jeu • - large surface d'appui pour l'outil • - des guides dans l'outil sont donc généralement inutiles • - Fonctionnement presque sans entretien Une vis à six pans creux dans l'alésage du coulisseau garantit un blocage sûr des outils..
