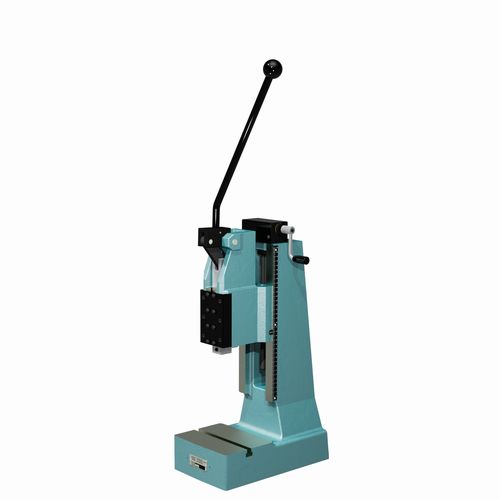

Presse à genouillère VK 2500-60 series

manuelled'estampageà poinçonner

Col de cygne [mm] A1: - 100 Col de cygne [mm] A2: - 0 Largeur rainure [mm] selon DIN 650: - 12 Alésage coulisseau Ø x profondeur [mm]: - 10H7 x 30 Couliseau Ø [mm] / surface coulisseau [mm²]: - 31 x 31 Encombrement [mm]: - 185 x 300 Utilisation : Les presses à genouillère sont utilisées lorsque la force maximale de la presse n'est nécessaire que sur une courte distance en fin de course de travail, par exemple pour l'assemblage, le poinçonnage, le rivetage, le gaufrage, le collage, etc. Les presses à genouillère mäder VK sont disponibles dans différentes forces de pression de 5 kN à 30 kN. Leur taille a été spécialement conçue pour les postes de travail manuels pour la production en série ou individuelle. Les presses à genouillère mäder n'atteignent leur force nominale qu'à la fin de la course du coulisseau, au point mort bas (PMB). La pression de travail haute de la presse est obtenue au moyen du mécanisme de levier à genouillère avec un effort relativement faible de la part de l'opérateur. Les presses à genouillères manuelles mäder peuvent être complétées avec différentes options qui améliorent les fonctionnalités de la presse. Le coulisseau carré de mäder pressen se caractérise par une grande stabilité, une surface au sol et un guidage précis. Les outils peuvent être solidement fixés dans l'alésage du coulisseau à l'aide d'une vis Allen. L'effort manuel à mettre en œuvre de la part de l'opérateur est de 120 N, ce qui est appréciable. De nombreuses applications étant possible avec un faible effort de la part de l'opérateur, il est possible de réaliser des travaux sans fatigue excessive, même pour des opérations en série.
