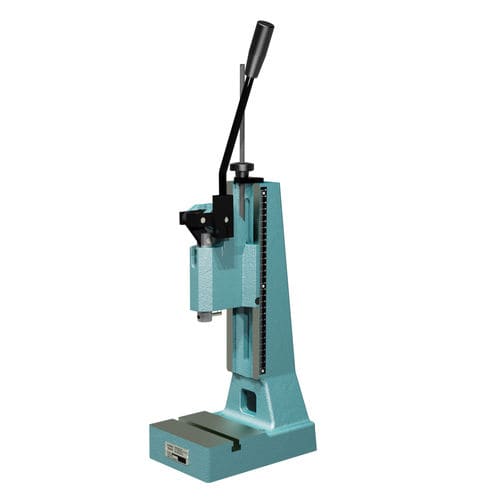

Presse à genouillère EP 750-40 series

manuelled'estampageà poinçonner

Col de cygne [mm] A1: - 80 Col de cygne [mm] A2: - 0 Largeur rainure [mm] selon DIN 650: - 12 Alésage coulisseau Ø x profondeur [mm]: - 10H7 x 25 Couliseau Ø [mm] / surface coulisseau [mm²]: - 24 Encombrement [mm]: - 157 x 237 Utilisation : Les presses à genouillère sont utilisées lorsque la force maximale de la presse n'est nécessaire que sur une courte distance en fin de course de travail, par exemple pour l'assemblage, le poinçonnage, le rivetage, le gaufrage, le collage, etc. Les presses à genouillère mäder EP sont disponibles avec trois forces : 5 kN, 7,5 kN et 12 kN. Leur taille a été spécialement conçue pour les postes de travail manuels pour la production en série ou individuelle. Les presses à genouillère mäder n'atteignent leur force nominale qu'à la fin de la course du coulisseau, au point mort bas (PMB). La pression de travail haute de la presse est obtenue au moyen du mécanisme de levier à genouillère avec un effort relativement faible de la part de l'opérateur. Les presses à genouillères manuelles mäder peuvent être complétées avec différentes options qui améliorent les fonctionnalités de la presse. Le coulisseau rond standard des presses mäder présente une excellente stabilité, une surface poncée et un alésage du coulisseau de grande précision. Une vis à six pans creux dans l'alésage du coulisseau garantit une fixation sure de l'outil.
