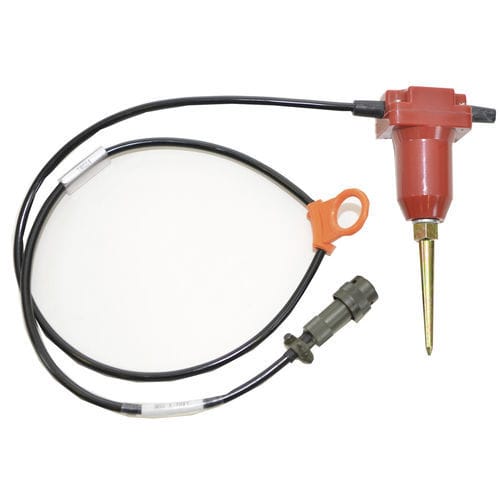

Géophone vertical de départ avec câble et connecteur utilisé pour démarrer l'enregistrement dans le sismographe.
Fréquence
Fréquence naturelle (fn) : 14 Hz
Tolérance : +/- 5%
Angle d'inclinaison maximal pour une fn spécifiée : 20°
Fréquence parasite typique : >240 Hz
Distorsion
Distorsion avec une vitesse bobine-caisse de 0,7 in/s p.p : <0.2%
Fréquence de mesure de la distorsion : 14 Hz
Angle d'inclinaison maximal pour la spécification de la distorsion : 20°
Amortissement
Amortissement typique en circuit ouvert : 0.22
Amortissement avec une résistance shunt de 1000 Ohm : 0.51
Tolérance : +/- 5%
Résistance de la bobine
Standard : 395 ohm
Tolérance : +/- 5%
Sensibilité
Sensibilité à la tension intrinsèque en circuit ouvert : 28 V/m/s
Sensibilité avec une résistance de shunt de 1000 Ohm : 20,1 V/m/s
Tolérance : +/- 5%
Caractéristiques physiques
Masse mobile : 11 g
Excursion maximale de la bobine p.p. : 1,5 mm
Diamètre : 25,4 mm
Hauteur : 33,3 mm
Poids : 86 g
Température de fonctionnement : -40°C à +70°C
---
