Logiciel de mesure DOWNHOLE

de calculgraphiquepour sismologie

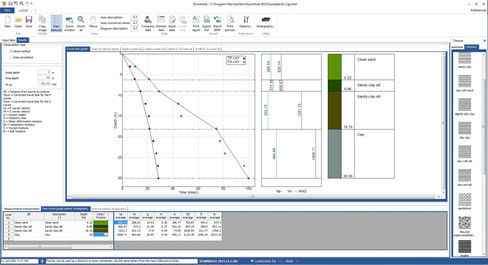

La méthode sismique de fond de trou (DH) mesure le temps nécessaire aux ondes P et S pour se déplacer entre une source sismique située à la surface du sol et les récepteurs, placés à l'intérieur d'un trou de forage. Une fois introduites les informations relatives au projet, la profondeur atteinte et les temps de parcours, nous pouvons obtenir : - les distances entre la source et le récepteur - les temps de parcours corrigés - les vitesses des ondes P et S - quelques paramètres géotechniques importants - le graphique des temps de parcours avec les couches sismiques, qui permet de déterminer la vitesse moyenne dans chaque couche, certains paramètres géotechniques moyens et le VS30 - le graphique de la vitesse d'intervalle des ondes P et S et la définition de la couche sismique - les graphiques relatifs aux paramètres géotechniques, dérivés pour chaque intervalle - la stratigraphie du trou de forage - le rapport final L'importation de fichiers SEG2 assure à ce logiciel une grande compatibilité avec les outils de travail. INTERPRÉTATION AVEC LA MÉTHODE DIRECTE Avec la méthode directe, il faut d'abord corriger les temps de parcours (t) mesurés le long des trajets source-récepteur pour tenir compte de l'inclinaison du trajet des ondes et réaliser ensuite l'abaque tcor-z, aussi bien pour les ondes P que pour les ondes S. Ainsi, la vitesse moyenne des ondes sismiques dans les couches homogènes du sol est représentée par l'inclinaison des segments de ligne le long desquels sont alignées les données expérimentales. Une fois les couches sismiques obtenues graphiquement, on obtient la densité moyenne, à partir de la vitesse et de la profondeur, le coefficient de Poisson, le module de déformation en cisaillement, le module oedométrique, le module de Young, le module volumique, VS30.
