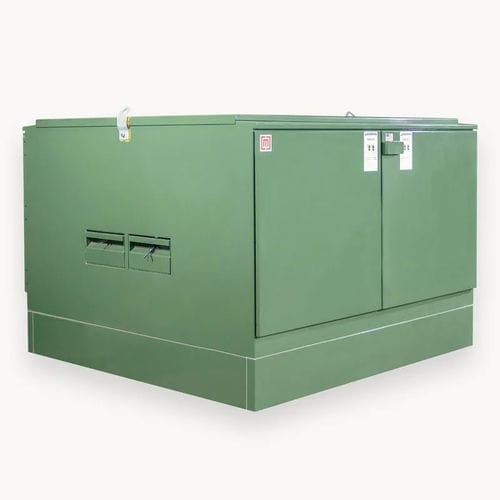

Appareillage de commutation à découpage

faible épaisseurindustrielpour distribution électrique

Appareils de commutation montés sur socle, conçus pour la commutation souterraine et la protection par fusibles du réseau de distribution. Grâce à leur conception discrète, verrouillable et inviolable, ces unités sont parfaites pour les installations publiques extérieures. Les appareillages de commutation Maddox, protégés contre les manipulations, sont conçus, construits et testés conformément aux normes industrielles les plus strictes, y compris : UL et IEEE C37.74. Ils comportent jusqu'à quatre baies avec de multiples configurations de commutateurs et de fusibles disponibles. Gamme de produits -Conception à double porte de 15 kV Spécifications standard -nominale : 14.4 kV -Conception maximale : 15,5 kV -Tension d'alimentation : 95 kV -Bus principal continu : 600 ampères -Interruption de charge : 600 ampères -Court-circuit -RMS symétrique : 25 kA3 -Fermeture de défaut à temps de cycle de service -asymétrique efficace : 40 kA -Fréquence : 60 hertz -Altitude maximale : 3300 pieds -Unité de fusibles : type DBU, 15 kV, vitesse standard (E) -Finition brillante vert Munsell adaptée aux applications lourdes ‍ Caractéristiques optionnelles -Modèles à façade vivante -Option 6 compartiments (jusqu'à 5 interrupteurs et 5 fusibles) -Modèles 25 kV -Variations de vitesse des fusibles DBU : lent "E" et "K"
