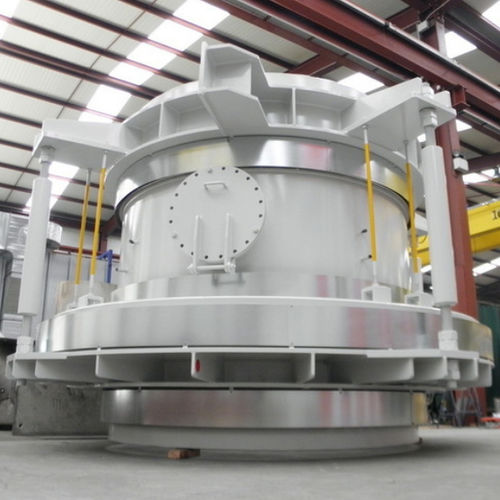

Compensateur de dilatation en métal MP series

rondà brideà compensation de pression

Un joint de dilatation équilibré en pression permet de s'adapter aux mouvements axiaux et latéraux et de contrer la poussée de pression du soufflet. Un soufflet supplémentaire est incorporé dans l'unité et est soumis à la pression de la ligne pour générer une force égale et opposée à celle du soufflet principal. Le fait d'attacher ces soufflets ensemble neutralise la charge de pression sur l'unité. Les joints de dilatation à pression équilibrée sont utilisés dans des situations similaires à celles décrites pour les dilatations axiales et/ou latérales, bien que ce type particulier de joint de dilatation offre l'avantage supplémentaire de ne pas transférer la poussée causée par la pression interne aux tuyaux ou à l'équipement adjacent. Cette caractéristique est particulièrement importante lorsqu'il s'agit de raccorder les tuyaux à des turbines ou à d'autres équipements délicats qui, par nature, ne peuvent pas supporter ces charges supplémentaires. Les seules charges sur l'équipement sont la somme des forces nécessaires pour déplacer le soufflet de ligne et le soufflet d'équilibrage du joint de dilatation. Ce type de joint peut être installé entre des points fixes intermédiaires, de sorte que l'ancrage principal de la conduite ou de l'équipement adjacent n'est pas nécessaire. MPBE Conçu pour absorber les mouvements latéraux et/ou axiaux en éliminant la poussée causée par la pression interne MPBI Absorbe les mouvements axiaux et/ou latéraux tout en limitant la poussée de pression. Ce type de joint de dilatation est utilisé dans une conduite droite.
