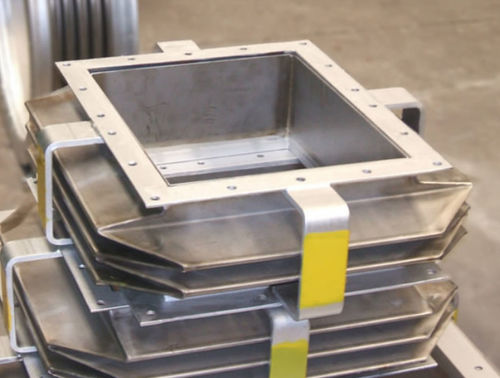

Compensateur de dilatation en métal MR series

carrérectangulaireà bride

Indépendamment des accessoires, tels que les doublures et les couvercles, ces modèles absorbent tous les mouvements d'une longueur de tuyauterie, mais ils sont principalement utilisés pour absorber les mouvements axiaux. Ils ne limitent pas la poussée de pression, il faut donc prévoir des ancrages et des guides adéquats et ils ne peuvent être utilisés que dans des systèmes de tuyauterie qui comportent des ancrages et des guides d'alignement des tuyaux correctement conçus. MRU Joint de dilatation rectangulaire avec des convolutions en U et un coin rond Une ou plusieurs convolutions pour les basses et moyennes pressions et les services de vide complet. Les éléments de raccordement sont disponibles soit avec des brides, soit avec des embouts à souder. MRW Joint de dilatation rectangulaire avec des convolutions en V et un coin de caméra. Ce modèle est caractérisé par la forme de son type de caméra en coin et la convolution en V. Il est très flexible et utilisé dans des systèmes à basse pression et dans des conditions de vide. Les éléments de connexion sont disponibles soit avec des brides, soit avec des embouts à souder. MRV Joint de dilatation rectangulaire avec des convolutions en V et un coin en onglet. Ce modèle se caractérise par la forme de son coin en onglet et sa convolution en V. Le coin peut être simple ou double. Les éléments de connexion sont disponibles soit avec des brides, soit avec des extrémités à souder.
