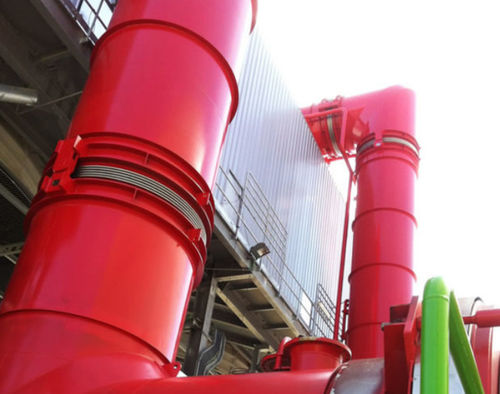

Compensateur de dilatation en métal M series

rondà brideà souder

Ces joints de dilatation sont constitués d'un seul élément de soufflet muni d'extrémités ou de brides à souder, plus un système de supports articulés qui permettent un mouvement angulaire dans un seul plan. Le mécanisme de charnière est conçu pour accepter une poussée de pression totale. Ces unités ne permettent pas de mouvement axial ; cependant, certains types de systèmes de charnières peuvent être dotés de trous pour l'axe de la charnière qui sont fendus pour permettre un déplacement axial limité. Ces types de "charnières à fente" ne peuvent pas résister aux forces de poussée de la pression et il faut donc prévoir un ancrage approprié. MWP Joint de dilatation à charnière avec extrémités à souder MFP Joint de dilatation à charnière avec brides. Deux joints de dilatation articulés MWP/MFP ou un seul joint de dilatation double MWY/MFY peuvent être utilisés pour absorber la dilatation thermique dans une section de tuyauterie en forme de Z qui ne se produit que dans un seul plan. Dans le cas d'un mouvement angulaire pur, ces joints de dilatation peuvent être utilisés pour absorber la dilatation dans une section spécifique de la tuyauterie.
