Module d'affichage TFT LCD MLT011G13-1
IPSTNOLED

Module d'affichage TFT LCD - MLT011G13-1 - Maclight Display Co., Limited - IPS / TN / OLED

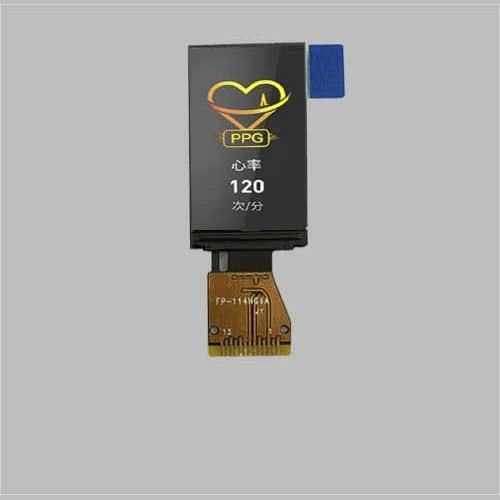

Module d'affichage TFT LCD - MLT011G13-1 - Maclight Display Co., Limited - IPS / TN / OLED
Module d'affichage TFT LCD - MLT011G13-1 - Maclight Display Co., Limited - IPS / TN / OLED - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type d'écran
TFT LCD, IPS, TN, OLED
Type
couleur, monochromes, graphiques
Format
haute résolution, 135 x 240
Taille d'écran
1.14"
Applications
industriels, de contrôle
Interface
SPI, MCU
Configuration/montage
portables
Autres caractéristiques
intelligents, sur mesure
Largeur

17,6 mm
(0,6929 in)

Hauteur

31 mm
(1,2205 in)

Épaisseur

1,6 mm
(0,063 in)

Description

Le petit écran lcd 1,14 pouces est un module d'affichage lcd tft couleur en affichage Maclight, résolution 135RGBx240. Il est composé d'un panneau TFT-LCD, d'un circuit intégré de pilotage, d'un circuit imprimé et d'une unité de rétroéclairage. Il est aussi fin qu'un petit écran oled, avec 262k couleurs d'affichage. Le petit écran lcd de 1.14" est un lcd IPS, avec un angle de vision libre, intégré avec un IC contrôleur ST7789v2, il supporte l'interface 4-SPI/MCU 8 bit. Il est souvent utilisé dans les appareils portables, les montres intelligentes, les écouteurs intelligents qui nécessitent un petit écran lcd de haute qualité et une image colorée. Cet écran tft 1.1'' supporte une température de fonctionnement de -20~+70 degrés, une température de stockage de -30~+80 degrés. Les petits écrans lcd sont largement utilisés pour les projets dans les appareils portables ou les machines qui ont besoin d'une faible consommation d'énergie. Les petits écrans à cristaux liquides peuvent être utilisés dans diverses technologies d'affichage. Petit écran à cristaux liquides monochrome : Les petits écrans LCD monochromes utilisent principalement la technologie d'affichage TN ou STN, une technologie d'affichage en mode passif. Les éléments LC de l'écran sont tordus à 90~240 degrés à l'intérieur de la cellule LCD, comme l'angle de torsion TN, l'angle de torsion HTN est de 100 degrés, l'angle de torsion STN est de 240 degrés. Pour les écrans à cristaux liquides à petit segment, il est possible d'utiliser le mode d'affichage TN, mais pour les petits écrans à cristaux liquides graphiques, tels que les écrans 128x64, ou les écrans à haute résolution 320x240, il faut utiliser le mode d'affichage STN, car l'affichage STN a une échelle de contraste plus élevée pour les écrans à cristaux liquides à haut rendement, qui peuvent atteindre 64 et 240 pixels communs. Le petit écran lcd monochrome est facile à fabriquer sur mesure, le coût de l'outillage est moins élevé.

---

VIDÉO

Catalogues

MLT011G13-1
MLT011G13-1
16 Pages

Autres produits Maclight Display Co., Limited

TFT LCD display module
