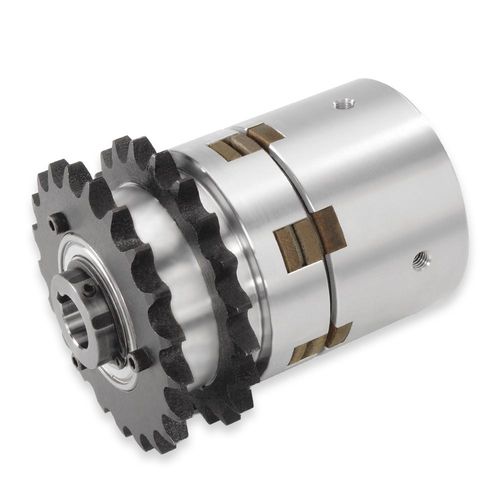

Cellule embrayage-frein combinés avec roue dentée STH Series
à frictionpneumatiqueà ressort

cellule embrayage-frein combinés avec roue dentée
cellule embrayage-frein combinés avec roue dentée
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à friction
Actionnement
pneumatique, à ressort
Autres caractéristiques
arbre traversant, avec roue dentée
Couple

Max: 225,5 ft.lb

Min: 22,91 ft.lb

Vitesse de rotation

1 750 rpm
(10 995,57 rad.min-1)

Description

EMBRAYAGE-FREIN À DOUBLE PIGNON SIMPLE POUR ARRÊTER ET DÉMARRER L'ARBRE Embrayage pneumatique et frein à ressort combinés Fonction : Démarrage et arrêt / maintien de l'arbre Disposition de l'entraînement : Composant monté sur l'arbre Un signal d'air est nécessaire. Le couple d'embrayage transmis est proportionnel à la quantité de pression d'air appliquée, le couple de freinage est une valeur fixe. Fonctionnement L'application d'une pression d'air libère le frein à friction à ressort et engage l'embrayage à friction. Le couple de l'embrayage est linéaire en réponse à la pression d'air appliquée au-dessus de la pression de desserrage du frein. Le couple de freinage est fixé par la pression du ressort. Montage Arbre traversant (central) ou bout d'arbre. L'embrayage et le frein glissent sur l'arbre et sont fixés par des vis de réglage et une clé fournie par le client. Un bras anti-rotation est nécessaire pour réagir, freiner et empêcher la rotation du carter d'air. Les embrayages-freins sont conçus pour un montage horizontal. Si un montage vertical est nécessaire, consulter le service technique. Applications Systèmes de convoyeurs à accumulation sans pression. Entrée par des pignons en guirlande. Le régime maximal varie selon le modèle et est indiqué sur la fiche technique PDF. Consultez le service technique si l'application prévue dépasse le nombre de tours/minute maximum indiqué. Caractéristiques de conception Embrayage et frein combinés en une seule unité pour un montage et un contrôle simplifiés. Les freins d'embrayage sont alésés jusqu'au maximum indiqué (US et métrique) pour une installation facile.

---
