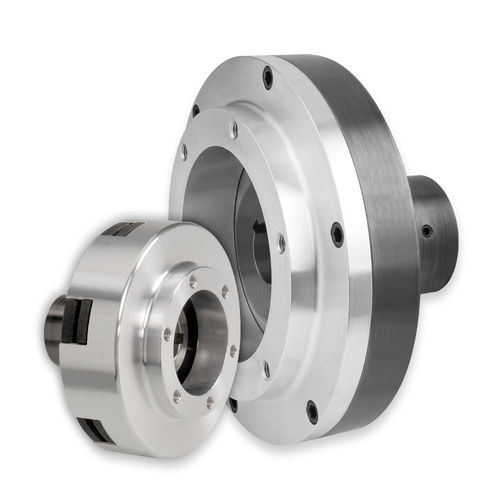

Limiteur de couple à friction STL series

mécaniquemodulaireavec adaptateur

MÉCANISMES LIMITEURS DE COUPLE À FRICTION MÉCANIQUE AVEC ADAPTATEURS Protection contre les surcharges momentanées à engagement continu Fonction : Protection contre les surcharges Disposition de l'entraînement : Arbre vers composant monté sur adaptateur Le mécanisme du limiteur de couple est percé et claveté pour se connecter à un arbre entièrement supporté. L'adaptateur se connecte à une poulie, un engrenage ou un autre composant monté sur roulement. Fonctionnement Le limiteur de couple à friction, réglable mécaniquement et à engagement continu, glisse en cas de surcharge. Le couple auquel le limiteur glisse est réglable sur le terrain par le serrage ou le desserrage d'un écrou. L'écrou de réglage est bloqué en place par des vis de réglage lorsque le couple souhaité est établi. Montage Arbre traversant/moyen ou bout d'arbre. Le limiteur de couple glisse sur l'arbre et est fixé avec des vis de réglage et une clé fournie par le client. L'adaptateur se connecte à une poulie, un engrenage ou un pignon entièrement supporté et monté sur roulement. Remarque : le mécanisme NE supporte PAS l'adaptateur. Applications Protection contre les surcharges momentanées. Pour les applications de contrôle continu du glissement ou de la tension, un embrayage ou un frein SensiFlex® doit être utilisé. Le régime maximal varie selon le modèle. Veuillez consulter les fiches techniques. Consultez le service technique si l'application prévue dépasse le nombre de tours/minute maximum indiqué. Caractéristiques de conception Aucune réinitialisation requise. Alésage pour s'adapter au maximum indiqué (US et métrique) pour une installation facile. La face usinée et le cercle de boulonnage de l'adaptateur facilitent le raccordement à une poulie ou un engrenage monté sur roulement.
