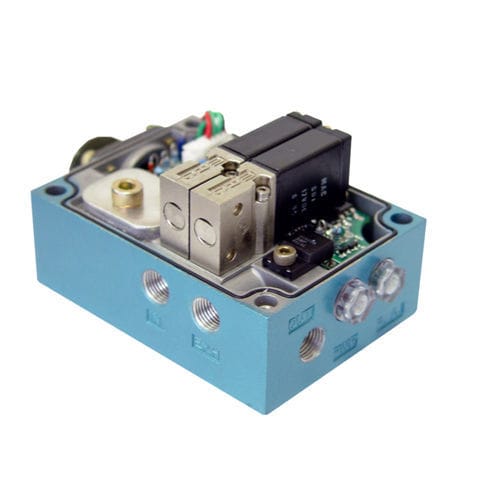

Contrôleur de pression proportionnel PPC5C series

électronique

Le contrôleur de pression proportionnelle MAC (PPC) est un produit innovant qui convertit un signal électrique en une sortie pneumatique proportionnelle. Le PPC est différent des transducteurs I/P ou V/P conventionnels. Il offre beaucoup plus en termes de performances, de caractéristiques et de fiabilité. La clé des MAC PPC est constituée de deux vannes MAC 34, 45, 400, 47, 92 ou 93 qui sont utilisées pour contrôler la pression de sortie. Les vannes sont actionnées par le circuit de contrôle électronique en boucle fermée du PPC. Le retour d'information est obtenu d'un ou deux transducteurs. Le clapet équilibré, la réponse rapide et le débit élevé de ces deux vannes MAC confèrent au PPC des caractéristiques de performance exceptionnelles. Le PPC contrôle la pression de sortie en mesurant constamment la pression en aval et en la comparant au signal de commande. Si une pression plus élevée est commandée, le PPC réagit rapidement en actionnant la vanne de remplissage MAC, augmentant la pression de sortie jusqu'à ce qu'elle soit égale à la pression représentée par le signal de commande jusqu'à ce qu'elle soit égale à la pression représentée par le signal de commande. Inversement, si une pression plus faible est requise, le PPC actionne la vanne d'échappement MAC, diminuant ainsi la pression de sortie jusqu'à ce que la pression correcte soit atteinte. Toutes ces opérations se déroulent très rapidement afin de maintenir la pression correcte en douceur.
