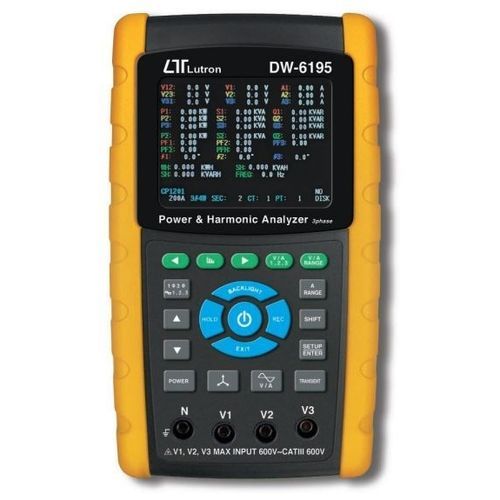

Analyseur de signal DW-6195

de surveillancepour réseaux électriques triphasésde puissance

* Écran LCD couleur. * Analyse pour les systèmes multi-pouvoirs triphasés, 1P/2W, 1P/3W, 3P/3W, 3P/4W. * 3 sondes de courant ( CP-1201 ) sont incluses, si vous changez les sondes de courant, les procédures d'étalonnage ne sont pas nécessaires. * Signal d'entrée de la sonde de courant/plages avec sélection : Signal d'entrée ( ACV ) : 200 mV/300 mV/500 mV/1 V/2 V/3 V. Plages ( ACA ) : 20 A/200 A/2000 A/30 A/300 A/ 3000 A /6000A. * L'appareil peut fonctionner avec les sondes de courant universelles. * Ensemble complet avec 4 cordons de mesure, 4 pinces crocodiles, 3 pinces de mesure ( CP 1201 ), adaptateur AC à DC 9V, carte mémoire 4G SD et sac de transport. * Mesures : V (phase-phase), V (phase-terre), A (phase-terre) A ( phase-terre ). KW / KVA / KVAR / PF ( phase ). KW / KVA / KVAR / PF ( système ). KWH / KVAH / KVARH / PFH ( système ). Angle de phase. * Affichage des harmoniques ( 1-50ème ordre ). * Affichage simultané des harmoniques et de la forme d'onde. * Affichage de la forme d'onde avec les valeurs de crête. * Analyse de la distorsion harmonique totale (THD). * Diagramme de phase graphique avec les paramètres du système triphasé. * rapport de déséquilibre de tension ou de courant triphasé (VUR, AUR) et facteur de déséquilibre. * Calcul du courant déséquilibré à travers la ligne neutre ( An ). * Capture des événements transitoires (y compris le creux, le gonflement et la coupure) avec un seuil programmable (%). * Rapport CT (1 à 600) et rapport PT (1 à 1000) programmables. * L'impédance d'entrée ACV est de 10 méga ohms. * Norme de sécurité : IEC 1010, CAT III 600V.
