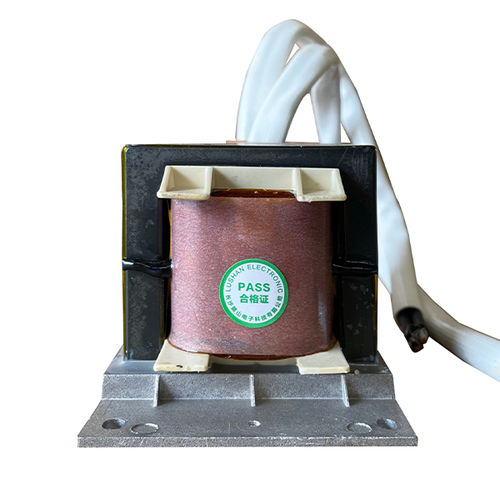

Inductance en ferrite LSDZ02-300uH-14A-20KHz

céramiquede facteur de puissancemonophasée

réactance haute fréquence monophasée 300µH, 20kHz pour onduleurs Conçue pour l'électronique de puissance moderne, cette réactance haute fréquence monophasée de 300µH fonctionne à 20kHz, offrant un stockage et un filtrage efficaces de l'énergie dans les systèmes d'onduleurs. Construite avec des noyaux de ferrite de haute qualité et optimisée pour un encombrement minimal, elle garantit des performances stables dans les applications à haut rendement et à espace limité telles que les onduleurs solaires, les onduleurs et les chargeurs de véhicules électriques. Caractéristiques principales : 1.Efficacité des noyaux de ferrite a. Le matériau ferrite à faibles pertes (par exemple, Mn-Zn) minimise les pertes du noyau (<100 mW/cm³ à 100mT, 20kHz) et maintient une perméabilité élevée pour une stabilité précise de l'inductance (±5%). b. La conception compacte du noyau en forme EE/ETD réduit le volume de 40 % par rapport aux réacteurs traditionnels, ce qui est idéal pour les configurations de circuits imprimés à haute densité. 2.Optimisation des hautes fréquences a. La faible résistance en courant continu (DCR <0,1Ω) et les techniques d'enroulement avancées (par exemple, enroulement en fil de Litz ou en feuille) atténuent les effets de peau/proximité à 20 kHz. b. Large plage de température de fonctionnement (-40°C à +125°C) avec une élévation de température de <40°C à pleine charge, garantissant la fiabilité dans des environnements thermiques exigeants. 3.Construction compacte et robuste a. Les dimensions ultra réduites (par exemple, 50 mm × 50 mm × 30 mm) et le poids léger (<200 g) permettent une intégration transparente dans les onduleurs modulaires. b. Les enroulements imprégnés de vernis et le revêtement époxy offrent une stabilité mécanique et une résistance à l'humidité (indice IP20) pour les environnements industriels. c. Conforme aux normes IEC 62040 et AEC-Q200 pour les applications sensibles aux interférences électromagnétiques et les applications automobiles. Applications : Micro-onduleurs solaires, systèmes de stockage de batteries, entraînements de moteurs et alimentations de télécommunications.
