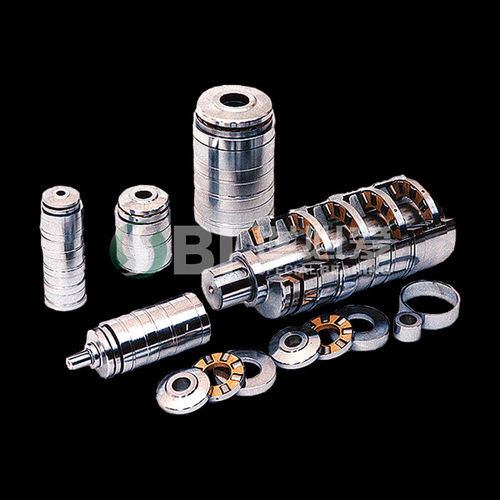

Butée à rouleaux cylindriques M6CT A2 series

Les paliers de butée à rouleaux cylindriques à plusieurs étages (paliers tandem) ont les caractéristiques d'un espace radial limité, de forces axiales élevées, d'un support égal de toutes les rangées de rouleaux et d'une longue durée de vie. C'est la broche idéale de l'extrudeuse à vis parallèle. Les roulements tandem fournis par notre institut ont les types suivants : double rangée, trois rangées, quatre rangées, cinq rangées, six rangées et huit rangées, nous avons également fourni des roulements avec arbre et manchon. Les clients peuvent avoir leurs propres sélections selon l'entraxe des vis, l'espace et la charge (Figure 1~3). Nous acceptons également les commandes d'autres dimensions. Application des roulements tandem Lors de l'utilisation des roulements tandem SBI, les recommandations suivantes doivent être respectées : 1. Précharge : 1% de la charge dynamique de base. La charge dynamique de base de chaque roulement tandem est indiquée dans les figures 1 à 3. Les figures non indiquées seront fournies par notre institut sur demande. 2. Guidage radial : des roulements à rouleaux cylindriques à complément complet ou des roulements à aiguilles peuvent être utilisés. 3. Élimination du basculement : les pièces d'appui doivent être usinées pour éliminer tout basculement. 4. Tolérances de montage : SBI recommande les tolérances de montage suivantes : arbre f6 et alésage du logement F7.
