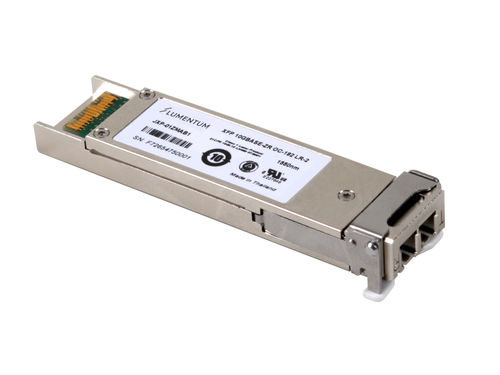

Émetteur-récepteur Ethernet JXP Series

pour fibre optiquemonomodeà haute vitesse

L'émetteur-récepteur optique XFP multiprotocole 10G Lumentum 10G est un émetteur-récepteur à fibre optique intégré qui fournit une liaison série haute vitesse à des débits de signalisation de 9,95 à 11,35 Gbps. Le module est conforme à l'accord multisource (MSA) XFP (Small Form Factor Pluggable) 10G. L'émetteur-récepteur 1550 nm est conforme aux normes Telcordia GR-253-CORE (SONET) OC-192 LR-2 et ITU-T G.959.1 P1L1-2D2 (SDH) pour une portée de 80 km ; et IEEE 802.3-2012 Clause 52 (Ethernet) 10GBase-ZR/ZW et 10G Fibre Channel (FC) pour 80 km. L'émetteur-récepteur intègre les voies de réception et d'émission sur un seul module. Côté émission, le flux de données série à 10 Gbits/s est récupéré, synchronisé de nouveau et transmis à un pilote laser. Le circuit d'attaque du laser polarise et module un laser à rétroaction répartie refroidi à 1550 nm et un modulateur de Mach-Zehnder (DFB-MZ), permettant la transmission de données sur fibre monomode via un connecteur LC standard industriel. Du côté de la réception, le flux de données optique de 10 Gbps est récupéré à partir d'un photodétecteur d'avalanche (APD), d'un amplificateur de transimpédance, reprogrammé, et transmis à un pilote de sortie. Ce module dispose d'une interface électrique compatible XFI enfichable à chaud.
