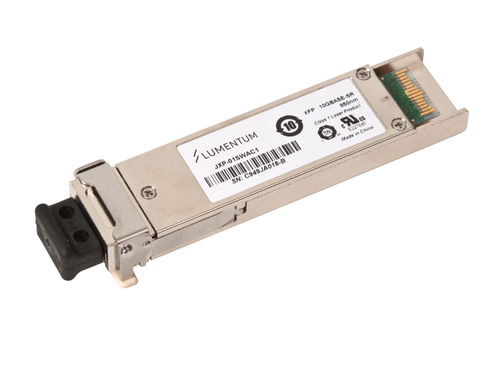

Émetteur-récepteur Ethernet JXP Series

pour fibre optiquemultimodeà haute vitesse

L'émetteur récepteur optique de Lumentum 10G 850 le nanomètre XFP est un émetteur récepteur optique entièrement duplex et intégré de fibre qui fournit un lien périodique à grande vitesse à 9.95 à 11.35 GBP signalant des taux. Le module est conforme au petit facteur de forme de 10 gigabits, (XFP) l'accord multisource que l'on peut brancher (MSA). L'émetteur récepteur est conforme à la clause d'IEEE 802.3-2005 52 10GBase-SW/SR (Ethernet) et 10GFC 1200-MX-SN-I (la Manche de fibre) au-dessus de plus considérablement que 300 m de 2000 mégahertz•kilomètre de fibre multimode. L'émetteur récepteur intègre la réception et transmet le chemin sur un module. Du côté de transmission, le train de données des données 10G périodiques est récupéré, réglé à nouveau, et passé à un conducteur de laser. Le conducteur de laser commande un laser de surface-émission de cavité verticale de 850 nanomètre (VCSEL), permettant la transmission de données au-dessus de la fibre multimode par un connecteur industriellement compatible de LC. Du côté de réception, le train de données des données 10G optique est récupéré d'un détecteur photoélectrique de PIN/d'amplificateur de transimpedance, réglé à nouveau, et passé à un conducteur de rendement. Ce module comporte une interface électrique XFI-conforme hot-pluggable. Dispositifs Conforme avec la rév. 4.5 de XFP MSA INF8077i Conforme avec 10G l'Ethernet 10GBase-SW/SR, la Manche de fibre de 10 G, et de correction d'erreurs vers l'avant correspondant (FEC évalue de 9.95 à 11.35 GBP) Conforme avec RoHS6/6 Gamme prolongée de température de carter d'opération de −5 à 85°C Consommation de puissance faible (<1.5 W maximum) Aucune horloge de référence externe requise Appui diagnostique de surveillance de Digitals Réalimentation et ligne réalimentation de système de XFI Applications Réseau local (LAN) Réseau de zone de stockage (San) Commutateurs et applications d'Ethernet Commutateurs et applications de la Manche de fibre
