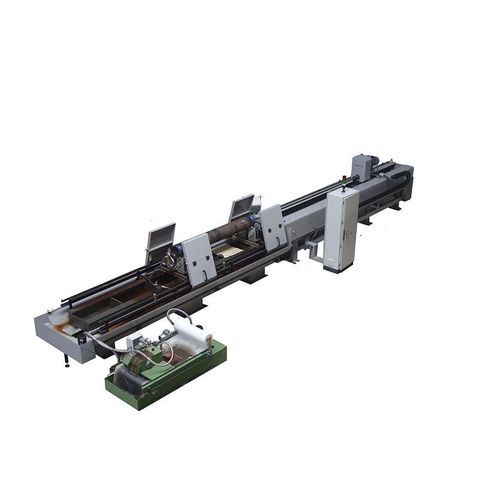

Machine de honage CNC LS-CNC-THX

automatique

La pierre à aiguiser est construite en deux parties, la section d'aiguisage et la section de maintien de la pièce. La section de rodage est fabriquée à partir de tubes structurels soudés, avec une excellente rigidité. Sur la partie supérieure de cette section se trouve une base qui supporte la tête d'affûtage, et des guides de déplacement qui déplacent la tête d'affûtage d'avant en arrière. Le mouvement en ligne de la tête de rodage est commandé électroniquement. La rotation de la tête de ponçage passe par un moteur à réduction variable, qui permet à la tête de ponçage de couvrir la plage de ponçage de 1,58" à 32". Le changement de R.P.M. se fait manuellement. L'expansion de la tête de ponçage est réalisée électroniquement par un moteur et un réducteur, directement à partir du panneau de commande. Il y a deux lunettes, une fixe à l'extrémité de la table, et une autre qui est mobile pour aider à soutenir la pièce à travailler. Le boîtier de commande est situé au centre de la machine, dont la hauteur et l'orientation le rendent facile d'accès. La machine fonctionne sur la base d'une minuterie automatique préréglée. Le logiciel personnalisé, adapté à votre application, est inclus. L'équipement standard comprend des filtres et de l'huile de rodage. Caractéristiques Installation et utilisation faciles et rapides Panneau de commande à écran tactile Course axiale et vitesse réglées à partir du panneau Correction rapide de la conicité Machine à honer peu bruyante Couple axial et de rotation élevé pour réduire le temps Système d'expansion électromécanique de haute précision Contrôlé par le conducteur Dispositif de serrage facile du tube Spécifications techniques Poids maximum admis sur la table 10 000 livres Rotation de la tête de la fraise 13 - 350 R.P.M. Vitesse variable de l'entraînement 18' - 98' par minute Moteur d'entraînement 10 Hp Moteur de rotation Moteur d'expansion Moteur de pompe 7.5 Hp Volume de la pompe 1 Hp Tension 3/4 Hp Tension de la commande manuelle 16 Gal/Min
