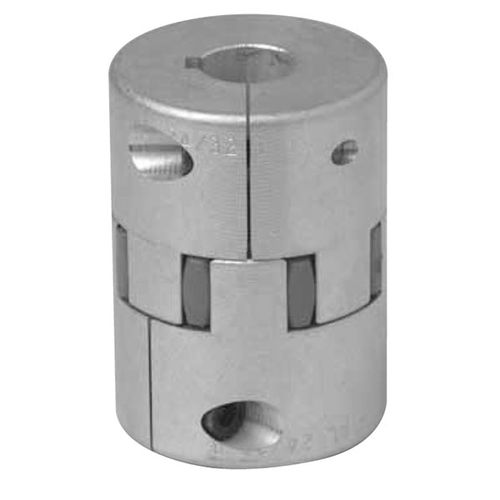

Accouplement à liaison élastomère GS

dispositif de blocageà mâchoirespour arbre

Fonctionnement sans jeu (pour les applications exigeant précision et exactitude) Sécurité en cas de défaillance (fonctionne toujours en cas de défaillance du "spider" en élastomère) Aucun contact métal sur métal Résistant à l'huile, à la saleté, au sable, à l'humidité et à la graisse Modèles de moyeux Clavette avec vis de blocage (KW) - Méthode standard de Lovejoy pour fixer un moyeu sur un arbre. Ce type de fixation est recommandé pour une transmission de couple sans jeu Sans clavette, avec vis de blocage - Vis de blocage utilisée pour fixer le moyeu à l'arbre. Ce type de moyeu doit être utilisé dans les applications sans inversion et à faible couple. Moyeu de serrage à fente unique sans clavette (C) - Style de serrage sans jeu pour la transmission de couple. La capacité de couple du moyeu dépend de la taille de l'alésage. Moyeu de serrage à fente unique avec rainure de clavette (CWK) - Jeu nul, style de serrage avec rainure de clavette pour la transmission du couple. Utilisable dans les applications présentant des charges réversibles. Moyeu de serrage à double fente sans rainure de clavette (DSC) - Transmet le couple en utilisant un collier de serrage à double fente pour fixer le moyeu à l'arbre. Jeu nul ou minimal. La capacité de couple de l'accouplement est déterminée par la taille de l'alésage. Moyeu de serrage à double fente avec clavette (DSCK) - Transmet le couple en utilisant un collier de serrage à double fente pour fixer le moyeu à l'arbre. Jeu nul ou minimal. Moyeu avec blocage par friction (LD) - Ce moyeu utilise un dispositif de blocage de l'arbre pour permettre son engagement. Cette conception comporte des boulons serrés du côté de la mâchoire du moyeu.
