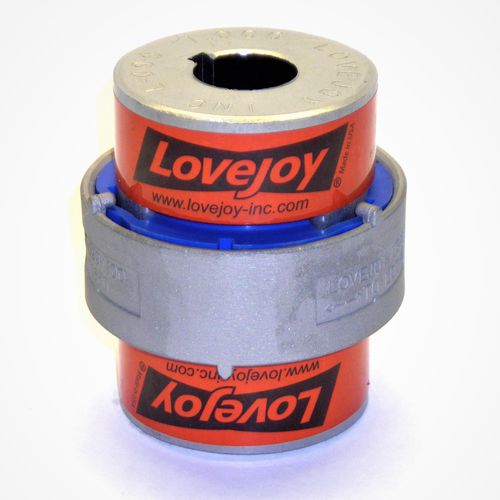

Accouplement d'arbre à mâchoires LS/CS seriesd'arbreen acier inoxydableen acier
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à mâchoires
- Applications
- d'arbre
- Construction
- en acier inoxydable, en acier
- Autres caractéristiques
- avec mesure de couple
- Fixation
- goupille et manchon
- Couple
Max: 41 428 Nm
(30 555,7247 ft.lb)Min: 38 Nm
(28,0274 ft.lb)- Vitesse de rotation
Max: 9 200 rpm
(57 805,3 rad.min-1)Min: 1 500 rpm
(9 424,78 rad.min-1)
Description
Système de verrouillage unique à 6 goupilles
Utilise la conception standard des moyeux Lovejoy de type L et C
Sans risque de défaillance (le couple ne sera pas transmis en cas de défaillance de l'élastomère)
L'araignée amovible radialement permet un entretien facile
Aucun contact métal sur métal
Un accouplement In-Shear complet est composé des pièces ci-dessous :
Tailles LS090-CS285
2 moyeux d'accouplement
1 anneau de cisaillement (uréthane 50D shore - max 200°F, 90°C)
1 anneau de cisaillement à mâchoires (en acier inoxydable moulé #347)
Tailles CS300-CS500
2 moyeux d'accouplement
1 jeu de coussins de cisaillement pour mâchoires
1 bague de cisaillement des mâchoires
Options supplémentaires :
Moyeux en acier inoxydable (SS075-SS150 disponibles en stock ; bague de retenue déjà inoxydable)
Entretoises : 3.bSE (entre les bouts d'arbre) de 5, 5, 7 et 9 pouces disponibles ; taille de l'accouplement dépendante
---
