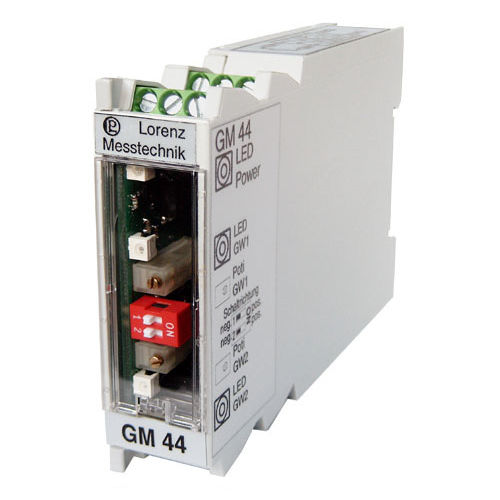

Amplificateur de signal GM44-GW

d'acquisitionde commutationpour capteur à jauge de contrainte

L'évaluation des valeurs limites avec 2 valeurs limites réglables, entrée 0..±10V, applicable universellement.  Extension de la valeur limite à GM 40  Pour l'assemblage d'une armoire de commande, largeur seulement 23 mm  10 ... 30VDC Alimentation, séparée galvaniquement  Fonctionnement très simple  2 valeurs limites réglables  Temps de réponse rapide <2 ms  Direction de commutation réglable  Les relais PhotoMos les plus modernes  2 contacts de fermeture  Entrée de tension 0 .. ±10V L'évaluation des valeurs limites GM 44 est universellement applicable en tant qu'extension rapide des valeurs limites avec une entrée 0 ... ±10V. La forme étroite du boîtier permet un montage peu encombrant dans les armoires électriques sur des rails de montage DIN normalisés. Les relais PhotoMOS les plus modernes garantissent des processus de commutation rapides et fiables pendant de nombreuses années sans contacts mécaniques. Dans chaque cas, un contact de fermeture par valeur limite est disponible, la valeur de consigne peut être réglée de -10V .... +10V à l'aide d'un potentiomètre à 20 positions. Le sens de commutation est sélectionné par un interrupteur. L'état de commutation est indiqué par une LED dans chaque cas. Une tension d'excitation séparée galvaniquement de 10 ... 30V et les valeurs de consigne de 0 .. ±10V permettent un traitement direct du signal avec une commande PLC. Tous les éléments de commande sont accessibles derrière une plaque amovible en plexiglas sur la face avant.
