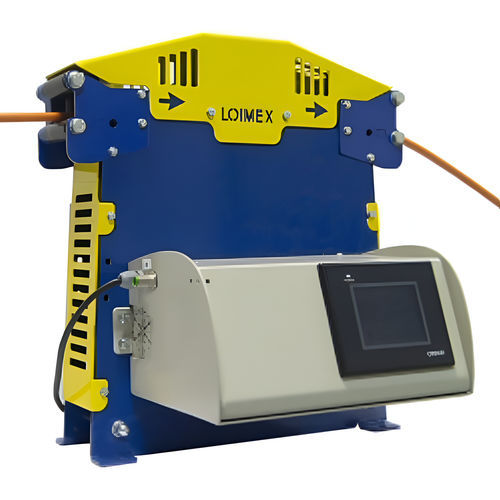

Machine de mesure pour câble M20/S

de longueuren continude fil métallique

Domaine d'utilisation M20: Pour câbles et autres pièces à mesureuse de même genre de 1 à 20 mm de Ø. M20/S: Câbles métalliques et autres pièces à mesurer de même genre de 1 à 8 mm de Ø. Construction Poulie mesureuse de 1.000 mm. de circonférence sur roulement à billes. Guides Guidage continu avec buses coniques pour passage tangentiel de la pièce à mesurer. Système de pression Rouleur presseur avec double traction à ressort caoutchouté avec revêtement protecteur. Fonctionnement au moyen du levier de commande sur crémaillère et pignon incorporés. Compteur Compteur à rouleaux avec indication courante de la measure. Plage de mesure 9.999,99 metres. Remise à 0 par pression du levier. Emploi La pièce à mesurer provenant du dispositif de débobinage passe par les boîtes de guidage jusqu'au repère indiqué tandis que le rouleau presseur est levé. Une fois le compteur remis à 0, on bobine la quantité souhaitée puis on coupe au repère indiqué. Entretien Il faut uniquemnet veiller à ce que la surface de la poulie mesureuse soit exempte de résidus de matière isolante. Vérification Cet appareil est vérifiable pour les mesures de précision. - Diamètre de câble : 1 a 8 mm - Capacité compteur : 9.999,99 mts - Précision : 0,5 % - Pression de la roue : 60N - 80N - Dimensions : 360x200x400 mm
