Machine de mesure de planéité GI20

pour contrôlede haute précision

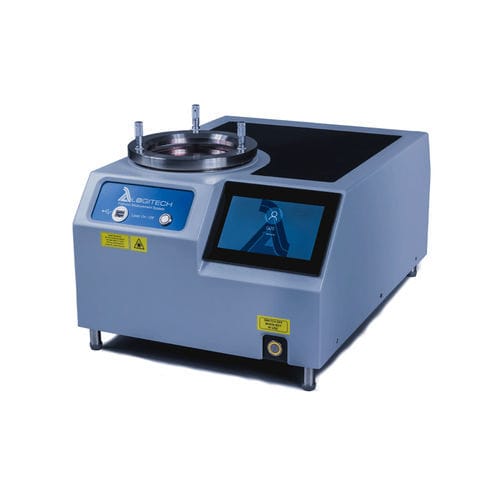

L'instrument de mesure de la planéité GI20 de Logitech offre une mesure de la planéité de haute précision adaptée aux surfaces rodées et semi-polies jusqu'à 150mm (6″)Ø. Contrairement aux interféromètres fizeau classiques, le GI20 peut être utilisé pour mesurer des surfaces non réfléchissantes, ce qui le rend idéal pour effectuer des contrôles sur des surfaces rodées et/ou rectifiées avant le polissage final. L'interférogramme est affiché sur un écran situé à l'avant de l'appareil. Un affichage parallèle peut être créé via le port HDMI et les images peuvent également être exportées via le port USB pour une analyse externe. Toutes les fonctionnalités de l'interféromètre sont contrôlées via le panneau à écran tactile. Interférométrie à incidence rasante Un interféromètre de Fizeau standard, selon la longueur d'onde utilisée, fonctionne normalement avec un espacement des franges d'environ 0,3 µm. Cela limite souvent les mesures de planéité aux matériaux hautement réfléchissants qui fournissent un contraste suffisant sur le moniteur. Les courtes distances entre les franges qui en résultent empêchent souvent l'analyse d'images "chargées". Les interféromètres à incidence rasante de Logitech résolvent ces problèmes en réfléchissant la lumière laser à un angle d'incidence rasante sur la surface de l'échantillon. Ce faisceau de lumière incliné garantit que le moniteur affiche les franges sur les surfaces réfléchissantes et non réfléchissantes de l'échantillon. Il permet également une grande ouverture visible de 127mm x 150mm (5″ x 6″), ce qui permet d'évaluer avec précision des échantillons jusqu'à 150mm (6″)Ø. L'écran 7″ permet d'effectuer des mesures rapides et précises " en cours de processus ", l'espacement des franges étant affiché à un intervalle fixe de 2µm, produisant d'excellents niveaux de contraste avec les finitions de surface des échantillons polis jusqu'à 300nm Ra.
