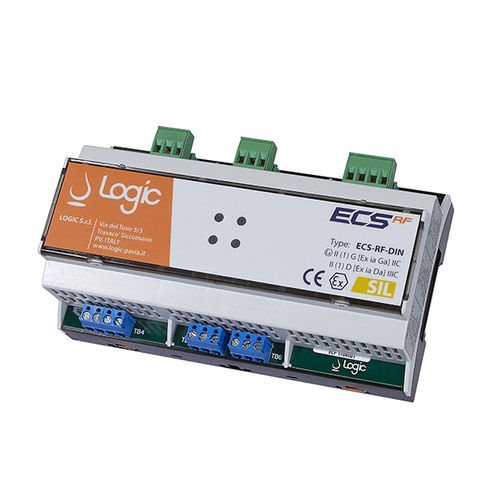

Système de surveillance de résistance de mise à la terre ECS-R-DIN

pour la sécuritéATEX

- Boîtier industriel avec montage sur rail DIN adapté à l'installation Safe AREA - Équipé de LED vertes et rouges redondantes à haute efficacité pour la surveillance des connexions - Contact N.1 x N.O. pour les applications de sécurité jusqu'à SIL 2 (ECS-RF-DIN uniquement) - N.1 x contact N.O. SPST pour la surveillance à distance de l'état de la pince - N.2 x sorties Ex i pour le pilotage à distance des LEDs embarquées de la pince Répond aux exigences de la directive ATEX 2014/34/UE et des normes harmonisées connexes pour l'installation en zone sûre en relation avec les pinces ECS installées dans la zone ATEX 1/21. Marquage ATEX II (1)G [Ex ia Ga] IIC -20 °C ≤ Tamb ≤ +70 °C pour les gaz, les vapeurs et les brouillards II (1)D [Ex ia Da] IIIC -20 °C ≤ Tamb ≤ +70 °C pour les poussières Entrée de la pince Ex i Uo=7,2 V, Io=345 mA, Po=621 mW, Co(IIC)=13,5 μF, Lo(IIC)=149 μH Sorties LED Ex i Uo=7,2 V, Io=23 mA, Po=42 mW, Co(IIC)=13,5 μF, Lo(IIC)=34 mH Contact de surveillance 1x SPDT max 230Vac/1A 24Vdc/1A (charge résistive/inductive) Contact de verrouillage 1x N.O. max 230Vac/1A 24Vdc/1A (charge résistive/inductive) jusqu'à SIL2 selon IEC 61508 (ECS-RF-DIN seulement) Alimentation électrique 230 Vac + 5% Courant max 150 mA Seuil de résistance 10 Ω Dimensions de l'appareil 162 x 90 x 63 mm (L x H x P)
