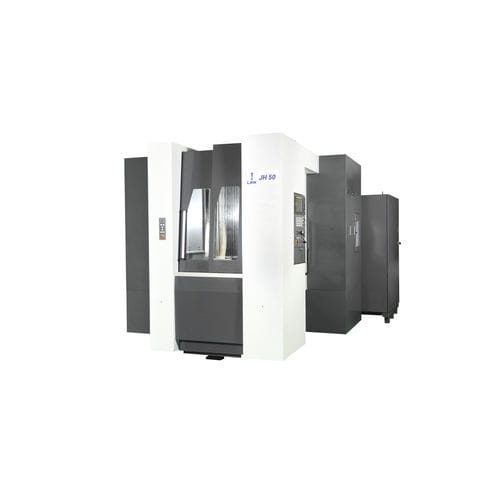

Centre d'usinage 3 axes JH 50verticalBT 5024 outils
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Nez de broche
- BT 50
- Nombre d'outils
- 24 outils
- Fonction associée
- de découpe
- Course X
730 mm
(28,74 in)- Course Y
560 mm
(22,05 in)- Course Z
560 mm
(22,05 in)- Vitesse de rotation
4 000 rpm
(25 133 rad.min-1)- Puissance
15 kW, 18,5 kW
(20,39 hp, 25,15 hp)- Vitesse d'avancement axe X
36 000 mm/min
(24 in/s)- Vitesse d'avancement axe Y
36 000 mm/min
(24 in/s)- Charge max. de la table
600 kg
(1 323 lb)- Poids max. outil
15 kg
(33,1 lb)- Temps de changement outil
6 s
- Poids total
12 000 kg
(26 455,47 lb)- Longueur hors tout
4 970 mm
(195,7 in)- Largeur hors tout
4 860 mm
(191,3 in)- Hauteur totale
3 440 mm
(135,4 in)
Description
TRAVELS
Centre de la broche au sommet de la palette - mm - 150-710
Du nez de la broche au centre de la palette - mm - 150-710
Max. Diamètre de la pièce à usiner - mm - 1000
Longueur max. Longueur de la pièce - mm - 700
TABLE/PALETTE ROTATIVE
Taille de la palette - mm - 500 x 500
Nombre de palettes - nos. - 1
Changement de palette - type - - -
Angle d'indexation maximal - deg - 1o
Temps de changement de palette - sec - -
BROCHE
Couple max. Couple de la broche
( Cont. /Inter.) - Nm - 215/420
SYSTÈME D'ALIMENTATION
Vitesse d'avance de coupe - m/min - 10
Diamètre x Pas de la vis à billes - mm - ∅40 x 12
CHANGEUR AUTOMATIQUE D'OUTILS
Max. Diamètre de l'outil avec l'outil adjacent - mm - 125
Max. Diamètre de l'outil sans outil adjacent - mm - 200
Longueur maximale de l'outil - mm - 300
SYSTÈME CNC
Contrôleur - - Fanuc 0i-MF
---
