Fraiseuse CNC 3 axes JV 55
verticaleBT 4020 outils

Fraiseuse CNC 3 axes - JV 55 - LMW - verticale / BT 40 / 20 outils

Fraiseuse CNC 3 axes - JV 55 - LMW - verticale / BT 40 / 20 outils - image - 2

Ajouter à mes favoris

Ajouter au comparateur

Caractéristiques

Nombre d'axes: 3 axes
Orientation de la broche: verticale
Nez de broche: BT 40
Nombre d'outils: 20 outils
Fonction associée: de découpe
Course X: 575 mm
(22,64 in)
Course Y: 410 mm
(16,14 in)
Course Z: 460 mm
(18,11 in)
Vitesse de rotation: 8 000 rpm
(50 265 rad.min-1)
Puissance: 7,5 kW, 11 kW
(10,2 hp, 14,96 hp)
Vitesse d'avancement axe X: 36 000 mm/min
(24 in/s)
Vitesse d'avancement axe Y: 36 000 mm/min
(24 in/s)
Charge max. de la table: 400 kg
(882 lb)
Poids max. outil: 7 kg
(15,4 lb)
Répétabilité: 0,003 mm
(0,00012 in)
Temps de changement outil: 2,5 s
Longueur hors tout: 3 350 mm
(131,9 in)
Largeur hors tout: 3 350 mm
(131,9 in)
Hauteur totale: 2 740 mm
(107,9 in)

Description

TRAVEL Distance entre le nez de la broche et le plateau de la table - mm - 140 - 600 TABLE Taille de la table - mm - 900 × 430 Taille de la rainure T x Pas - nos. x mm x mm - 4 x 18 x 100 MOLETTE Couple max. Couple de la broche (Cont. / Inter.) - Nm - 48/93 SYSTÈME D'ALIMENTATION Vitesse d'avance de coupe - m/min - 10 Dia. x Pas de la vis à billes - mm - ∅ 40 x 12 CHANGEUR AUTOMATIQUE D'OUTILS Nombre d'outils - nos. - 20 Diamètre maximal de l'outil avec outil adjacent - mm - 80 Diamètre maximal de l'outil sans outil adjacent - mm - 125 Longueur max. Longueur de l'outil - mm - 250 PRÉCISIONS Précision de positionnement (X/Y/Z) - Axe - mm - ±0.010 SYSTÈME DE COMMANDE NUMÉRIQUE Contrôleur - Type - Mitsubishi/Siemens/Fanuc

---

Ceci est une traduction automatique (voir l’original en anglais)

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de LMW

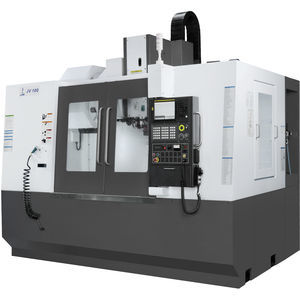

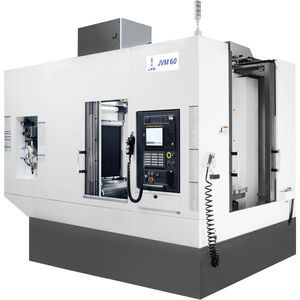

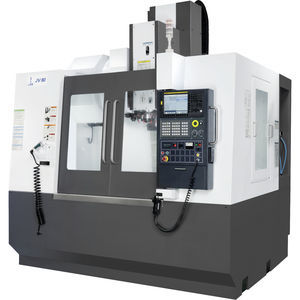

Autres produits LMW
