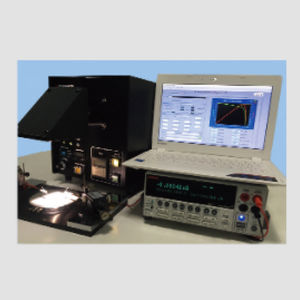

Système d'acquisition de données d'énergie I-V

de tensionavec panneau photovoltaïqueà résistance

Il existe de nombreux types d'éléments photovoltaïques. Les principales applications sont les diodes électroluminescentes, les cellules solaires, les photodétecteurs, etc. Les caractéristiques du dispositif ont une grande corrélation avec sa courbe courant-tension. De la simple jonction pn aux jonctions mutt, de l'homo-jonction à l'hétérojonction, des microstructures de surface à la conception de la nanostructure de la couche active, chaque cas a des caractéristiques de courbe courant-tension différentes. La mesure de la courbe IV sous simulateur solaire peut aider à obtenir l'efficacité de conversion de l'énergie et les caractéristiques associées telles que la tension en circuit ouvert (Voc), le courant de court-circuit (Isc), le facteur d'idéalité (FF), la résistance en série (Rs) et la résistance en dérivation (Rsh). Fonctionnalité Matériel - Source-mètre de la série Keithley 24XX, de la série Keithley 26XX, de la série Agilient B29XX Éléments de mesure - IV clair / IV foncé - Balayage réglable pour un pas de tension spécifique, un pas de temps, la conformité tension/courant, la plage de mesure tension/courant, les numéros de pas et la polarité - Balayage avant et arrière - Mesures multiples avec une période de temps spécifique - mesure de m2-fils et 4-fils - Courbe de mesure de stabilité dans le temps à tension/courant constant (tension en fonction du temps ou courant en fonction du temps) - Mesure de la résistance à 4 fils (résistance de la feuille) - Mesure de la température de la cellule solaire de référence de LiveStrong - Contrôle de l'obturateur du simulateur solaire (option) - Mesure multi-canaux de cellules ou de dispositifs solaires Analyse - Mesure de la courbe IV : Calcul des paramètres des cellules solaires, notamment Voc, Isc, Jsc, Vmax, Im-ax, Pmax, Fill Factor (FF), Efficiency, Re, Reh - Mesure de la stabilité : Calcul des valeurs maximales, minimales, moyennes et de l'écart type de la tension et du courant
