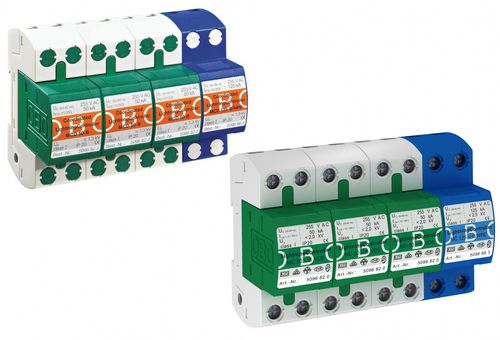

Parafoudre de type 1

pour équipement électroniquesur rail DIN

Pour que les dispositifs de protection contre les surtensions (parafoudres) fonctionnent correctement, il doit y avoir un système de mise à la terre avec un parafoudre correctement sélectionné en fonction de la zone de protection et de la ligne à protéger, ainsi qu'un ou des points d'égalisation de potentiel établis dans le cadre des normes en vigueur. Dans le graphique ci-dessous, le diagramme de principe d'un dispositif de protection contre les surtensions (parafoudre) et le diagramme d'amortissement progressif sont donnés avec le projet correct. Première étape : Les parafoudres de type 1 / classe 1 / classe B sont les unités de protection avant de l'installation / de la structure. Ce sont des éléments de circuit capables d'absorber et d'amortir les coups de foudre directs qui peuvent provenir des lignes électriques. Ils doivent être installés dans le panneau principal de distribution / transformateur à l'intérieur et/ou à l'extérieur du bâtiment. Il doit avoir été testé avec une forme d'onde de 10/350 µSec. Il doit être capable de décharger une charge d'au moins 50 kA entre la phase et le neutre, et d'au moins 100 kA entre la phase, le neutre et la terre. Si le Yıldırım constitue une menace évidente pour un bâtiment ou une installation, il représente également une menace croissante pour ces systèmes en raison de l'utilisation de plus en plus fréquente d'équipements électriques et électroniques à l'intérieur. Dans ce contexte, la norme EN/CEI 62305 traite la question de la protection contre la foudre dans son ensemble et propose des solutions pour prévenir tous les risques. En conséquence, un projet d'application correct soutenu par des systèmes externes et internes de protection contre la foudre fournira une protection rentable pour minimiser les pertes en vies humaines, en biens et en temps.
