Système de contrôle de protection MPS series

numériquede moteur

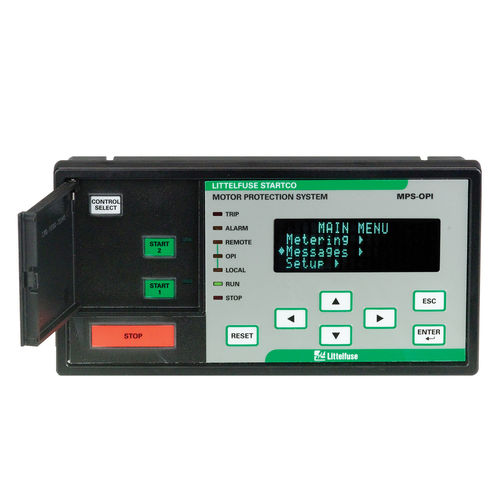

Le système de protection des moteurs de la série MPS offre une protection complète de la tension et un contrôle du démarreur pour les moteurs de moyenne tension. Le système surveille la tension, le courant et la température pour fournir un ensemble complet de fonctions de protection. Le MPS est un système modulaire qui intègre des fonctions de protection, de commande du moteur, de mesure et d'enregistrement des données. Ce système est généralement utilisé pour protéger les moteurs à induction triphasés à basse et moyenne tension, de puissance moyenne à élevée. Fonctionnement L'unité de contrôle (MPS-CTU) est le module principal. Elle peut fonctionner de manière autonome ou avec l'interface opérateur (MPS-OPI), les modules RTD (MPS-RTD) et le module différentiel (MPS-DIF). Le CTU peut être programmé à l'aide de l'OPI ou du réseau de communication. Les entrées et sorties programmables fournissent une plate-forme matérielle flexible et un logiciel personnalisé peut être facilement chargé à partir d'un PC dans la mémoire flash du CTU. Interface opérateur (MPS-OPI) - Grand écran lumineux 4 x 20 à fluorescence sous vide - Affichage des valeurs mesurées - Accès aux points de consigne - Alimenté par l'unité de contrôle - Montage sur panneau ou directement sur l'unité de contrôle - Montage à distance (longueur de boucle maximale de 1,2 km ou 4000 pieds) - Taille 1/2 DIN - Certifié pour les emplacements dangereux Unité de contrôle (MPS-CTU) - Entrées de courant - transformateurs de courant de phase secondaire de 5 A ou 1 A - Entrées de tension - jusqu'à 600 V sans TP - Entrée de fuite à la terre - 5 A ou 1 A secondaire ou transformateur sensible - Entrée tachymétrique (impulsion à grande vitesse) - 8 entrées numériques, 5 sorties relais, 1 entrée et sortie analogique
