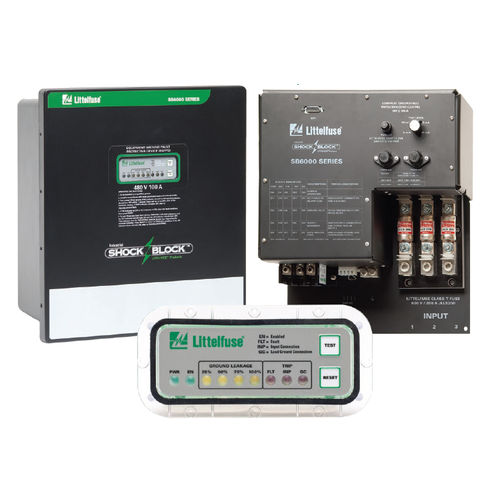

Coupe-circuit de tension SB6100 series

de défaut de mise à la terrepour protection de réseauprogrammable

Disjoncteur de fuite à la terre à usage spécial (GFCI), classe C et classe D Industrial Shock Block (ISB) est un dispositif de protection du personnel conçu pour répondre aux exigences des disjoncteurs de fuite à la terre à usage spécial définies par la norme UL 943C. Cette norme décrit les classes de GFCI spécifiquement conçues pour être utilisées dans des installations industrielles. Les GFCI de classe C sont destinés à être utilisés sur des systèmes triphasés où la tension de ligne est de 480 V ou moins avec un niveau de déclenchement de 20 mA, tandis que les GFCI de classe D sont destinés à être utilisés sur des systèmes de 600 V. Le bloc de choc industriel comprend une fonction d'autotest automatique et est conforme à la norme UL 1998 Software in Programmable Components. Disjoncteur de fuite à la terre (GFCI), Classe A Le Shock Block est disponible en tant que disjoncteur de fuite à la terre de classe A, ce qui permet aux cuisines commerciales, aux chantiers de construction et aux autres unités non résidentielles avec des zones humides de respecter la norme NEC 210.8(B) pour leurs charges triphasées jusqu'à 100 A. Dispositif de protection contre les défauts de terre de l'équipement (EGFPD) L'Industrial Shock Block est également disponible avec des paramètres de protection réglables en tant qu'EGFPD. Les modèles EGFPD peuvent être réglés pour se déclencher à 6 mA ou de 10 à 100 mA par incréments de 10 mA. Cela offre plus de flexibilité car les dispositifs GFCI ne sont pas autorisés à avoir un niveau de déclenchement réglable. Valeurs nominales et modèles Le bloc de choc industriel (GFCI et EGFPD) est disponible pour des tensions triphasées de 208 à 600 V avec un courant maximal à pleine charge de 100 A, et une protection intégrée contre les surintensités fournie par des fusibles de classe T de Littelfuse. Le système d'alimentation peut être mis à la terre de manière solide ou à haute résistance et la charge doit être triphasée sans neutre.
